一種盤紙分切機的分切機構的制作方法

【技術領域】

[0001]本實用新型涉及一種盤紙分切機的分切機構，應用于盤紙的生產加工領域。

【背景技術】

[0002]在盤紙的生產加工過程中，需要將一整張紙分切成寬度均勻的條狀紙，然后再將條狀紙收卷到卷軸上即得到一卷盤紙，目前，主要采用盤紙分切機進行分切，但是現有的盤紙分切機的分切機構結構簡單，主要由一個刀架以及多個切刀構成，但是，不僅刀架是焊接在分切機上的，而且切刀也是依次均勻的焊接在刀架上的，由于相鄰兩個切刀之間的距離即為所要加工出的條形紙的寬度，因此若需要分切出不同寬度的條形紙時，則需要重新更換分切機，因此比較麻煩，而且增加成本。

【實用新型內容】

[0003]為解決現有技術方案的缺陷，本實用新型公開了一種使用方便、節省成本的盤紙分切機的分切機構。

[0004]本實用新型公開了一種盤紙分切機的分切機構，包括:機架、液壓油缸、壓板、光滑桿、滑套、壓緊螺栓、支架、轉軸、刀盤、傳動輥，所述的機架的左右兩側分別水平固設一個液壓油缸，且左右兩個液壓油缸左右對稱，且每一個液壓油缸的伸縮軸的端部均焊接一個壓板，所述的光滑桿與左右兩個液壓油缸的伸縮軸在同一條直線上，且光滑桿被水平壓緊在左右兩個壓板之間，所述的光滑桿上從左到右均勻套有多個滑套，所述的滑套通過滑動連接的方式與光滑桿連接，且每一個滑套上通過螺紋連接的方式均安裝一個壓緊螺栓，且壓緊螺栓的螺桿穿過滑套與光滑桿的圓周面相接觸，所述的滑套上豎直焊接一個支架，所述的支架的下端通過軸承水平安裝一個轉軸，所述的轉軸上固設一個刀盤，所述的機架上通過軸承水平安裝一個傳動輥，所述的傳動輥在光滑桿的正下方，且傳動輥的圓周面與刀盤相接觸。

[0005]由于采用上述技術方案，本實用新型具有以下有益優點:

[0006]1、使用方便；

[0007]2、節省成本。

【附圖說明】

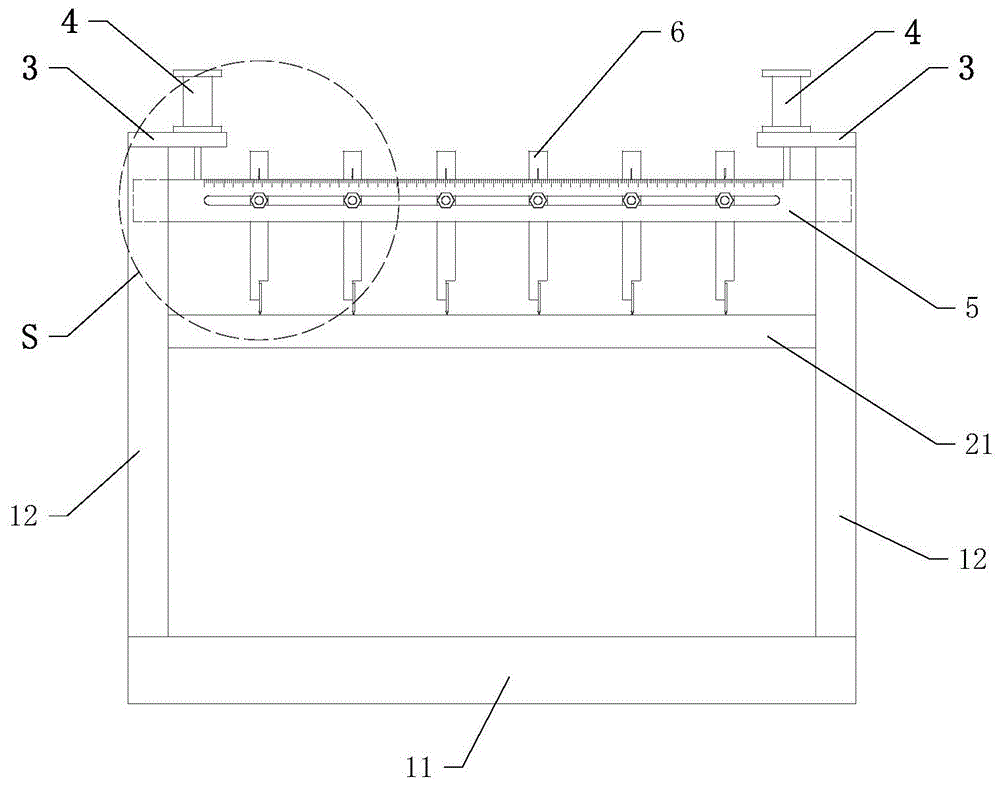

[0008]圖1是本實用新型一種盤紙分切機的分切機構的主視圖。

[0009]其中:1-機架；2_液壓油缸；3_壓板；4_光滑桿；5_滑套；6_壓緊螺栓；7_支架；8-轉軸；9_刀盤；10-傳動車昆。

【具體實施方式】

[0010]如圖1所示，本實用新型公開了一種盤紙分切機的分切機構，包括:機架1、液壓油缸2、壓板3、光滑桿4、滑套5、壓緊螺栓6、支架7、轉軸8、刀盤9、傳動輥10，所述的機架I的左右兩側分別水平固設一個液壓油缸2，且左右兩個液壓油缸2左右對稱，且每一個液壓油缸2的伸縮軸的端部均焊接一個壓板3，所述的光滑桿4與左右兩個液壓油缸2的伸縮軸在同一條直線上，且光滑桿4被水平壓緊在左右兩個壓板3之間，所述的光滑桿4上從左到右均勻套有多個滑套5，所述的滑套5通過滑動連接的方式與光滑桿4連接，且每一個滑套5上通過螺紋連接的方式均安裝一個壓緊螺栓6，且壓緊螺栓6的螺桿穿過滑套5與光滑桿4的圓周面相接觸，所述的滑套5上豎直焊接一個支架7，所述的支架7的下端通過軸承水平安裝一個轉軸8，所述的轉軸8上固設一個刀盤9，所述的機架I上通過軸承水平安裝一個傳動輥10，所述的傳動輥10在光滑桿4的正下方，且傳動輥10的圓周面與刀盤9相接觸。

[0011]本實用新型是這樣實施的:機架I的作用是將本實用新型的整體安裝到分切機上，整張紙從光滑桿4與傳動輥10之間經過，且紙張的下表面與傳動輥10的圓周面相接觸，由于傳動輥10的圓周面與刀盤9相接觸，這樣，紙張在向后方移動的過程中，刀盤9與傳動輥10之間發生轉動的同時，整張紙則被多個刀盤9分切成多個條狀紙，且條狀紙的寬度與相鄰兩個刀盤9之間的距離相同，若需要切割出不同寬度的紙張時，以減小切割寬度為例，加工人員控制左右兩個液壓油缸2的伸縮軸伸縮，左右兩個液壓油缸2的伸縮軸則分別帶動左右壓板3向左右移動，左右壓板3則逐漸松開光滑桿4，加工人員將光滑桿4取下即可，然后旋轉壓緊螺栓6，以使壓緊螺栓6的螺桿向遠離光滑桿4的方向移動，直至滑套5可以相對于光滑桿4移動為止，然后人們根據需要加工出的條形紙的寬度，調節相鄰的兩個滑套5之間的距離，滑套5則通過支架7以及轉軸8帶動刀盤9移動，直至相鄰兩個刀盤9之前的距離與所要切割出的條形紙的寬度相同為止，若需要增加刀盤9的數量，人們只需要再往光滑桿4上套多個滑套5即可，然后通過壓緊螺栓6將每一個滑套5壓緊在光滑桿4上為止，然后通過左右液壓油缸2的伸縮軸分別推動左右壓板3向中間移動即可，直至左右兩個壓板3重新將光滑桿4壓緊即可，然后按照上述方法進行分切即可，使用比較方便，而且可以根據需要切割出的條形紙的寬度進行調節，不用再更換整個分切機，因此，顯著的降低了成本。

[0012]最后應說明的是:以上實施例僅用以說明本實用新型而并非限制本實用新型所描述的技術方案；因此，盡管本說明書參照上述的各個實施例對本實用新型已進行了詳細的說明，但是，本領域的普通技術人員應當理解，仍然可以對本實用新型進行修改或等同替換；而一切不脫離本實用新型的精神和范圍的技術方案及其改進，其均應涵蓋在本實用新型的權利要求范圍中。

【主權項】

1.一種盤紙分切機的分切機構，包括:機架、液壓油缸、壓板、光滑桿、滑套、壓緊螺栓、支架、轉軸、刀盤、傳動輥，其特征在于:所述的機架的左右兩側分別水平固設一個液壓油缸，且左右兩個液壓油缸左右對稱，且每一個液壓油缸的伸縮軸的端部均焊接一個壓板，所述的光滑桿與左右兩個液壓油缸的伸縮軸在同一條直線上，且光滑桿被水平壓緊在左右兩個壓板之間，所述的光滑桿上從左到右均勻套有多個滑套，所述的滑套通過滑動連接的方式與光滑桿連接，且每一個滑套上通過螺紋連接的方式均安裝一個壓緊螺栓，且壓緊螺栓的螺桿穿過滑套與光滑桿的圓周面相接觸，所述的滑套上豎直焊接一個支架，所述的支架的下端通過軸承水平安裝一個轉軸，所述的轉軸上固設一個刀盤，所述的機架上通過軸承水平安裝一個傳動輥，所述的傳動輥在光滑桿的正下方，且傳動輥的圓周面與刀盤相接觸。

【專利摘要】本實用新型公開了一種盤紙分切機的分切機構，包括：機架、液壓油缸、壓板、光滑桿、滑套、壓緊螺栓、支架、轉軸、刀盤、傳動輥，機架的左右兩側分別水平固設一個液壓油缸，每一個液壓油缸的伸縮軸的端部均焊接一個壓板，光滑桿被水平壓緊在左右兩個壓板之間，光滑桿上從左到右均勻套有多個滑套，每一個滑套上通過螺紋連接的方式均安裝一個壓緊螺栓，滑套上豎直焊接一個支架，支架的下端通過軸承水平安裝一個轉軸，轉軸上固設一個刀盤，傳動輥在光滑桿的正下方，且傳動輥的圓周面與刀盤相接觸。本實用新型具有使用方便、節省成本等優點。

【IPC分類】B65H35/02

【公開號】CN205204433

【申請?zhí)枴緾N201520816659

【發明人】王平亞

【申請人】安徽中亞紙業有限公司

【公開日】2016年5月4日

【申請日】2015年10月22日
