本技術涉及分切機，尤其涉及一種分切機收卷擺臂結構。

背景技術：

1、動力鋰離子電池極片分切工序是電池生產過程中非常關鍵一道工序，因分切上刀為斜口刀片，分切后的電池極片邊緣都會出現極片翹邊現象，當極片分切后收卷時收卷張力小，翹邊輕微，但極片整齊度較差，隨著收卷直徑增大，翹邊現象會越來越嚴重；收卷張力大，翹邊嚴重，隨著收卷直徑增大，甚至會出現爆邊現象，此時的電池極片作為不良品。

2、目前行業內極片分切收卷為固定軸收卷結構，在收卷極片卷料上方配一個壓輪，依靠壓輪自重將翹邊壓平，每卷極片翹邊情況不一致，對壓輪壓力需要調整，采用配重塊調整每個壓輪的壓力，壓力過大會壓傷極片，壓力過小翹邊壓不平，有調整時間長，浪費材料多的缺點，因此我們提出一種分切機收卷擺臂結構。

技術實現思路

1、本實用新型要解決的技術問題是提供一種分切機收卷擺臂結構。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種分切機收卷擺臂結構，包括電機、收卷軸、過輥、擺臂、旋轉軸和底座，所述電機的輸出端固定連接有轉動盤，所述轉動盤通過皮帶轉動連接有從動盤，且從動盤設置于固定座內，所述從動盤的表面固定連接有收卷軸，所述收卷軸遠離從動盤的一端設置有安裝于擺臂內部的軸承座，所述轉動盤的表面固定連接有轉動軸，所述轉動軸的表面圓周表面設置有過輥。

3、優選的，所述底座的表面固定連接有氣缸，所述氣缸的輸出端設置有氣缸活塞，所述氣缸活塞的一端設置有關節軸承，所述關節軸承遠離氣缸活塞的一端設置有曲柄。

4、優選的，所述曲柄通過支桿連接有連接座，所述連接座與固定座活動連接。

5、優選的，所述擺臂的一端和連接座之間設置有旋轉軸，所述旋轉軸遠離連接座的一端固定連接有齒輪盤，所述齒輪盤齒合連接有轉動齒輪，所述轉動齒輪的表面固定連接有連接桿，所述連接桿遠離轉動齒輪的一端設置有角度位移電位器。

6、優選的，所述轉動軸遠離轉動盤的一端設置有與之相適配的轉動座。

7、優選的，所述氣缸的控制開關處設置有電氣比例閥。

8、與現有技術相比，本實用新型的優點和積極效果在于，

9、本實用新型中，通過電機、收卷軸、過輥、擺臂、角度位移電位器、旋轉軸、氣缸的作用，收卷軸是靠在過輥上的，過輥起到極片過渡和壓輪作用，通過電氣比例閥調節氣壓大小，氣缸給收卷軸一個適當?shù)膲毫?，保證極片翹邊壓平，又不壓傷極片，等到卷徑變大，帶動旋轉軸轉動，從而旋轉軸帶動左邊齒輪盤旋轉，角度電位器讀取角度值大小，從而通過電氣比例閥調小氣壓，保證不壓傷極片，翹邊又壓平的作用，應直徑變大，極片自重有一點作用力，所以需要減小壓力，從而實現自動化收卷，減少人工繁重超做，減少報廢率。

技術特征：

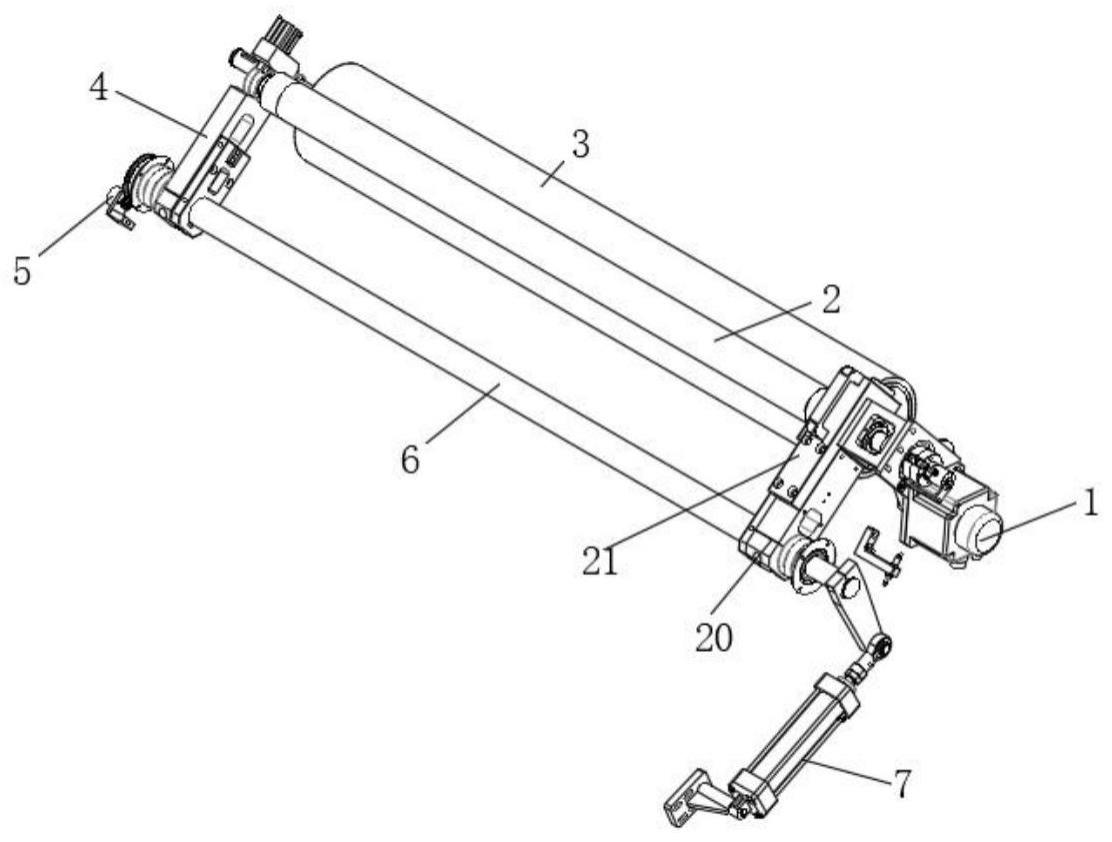

1.一種分切機收卷擺臂結構，包括電機(1)、收卷軸(2)、過輥(3)、擺臂(4)、旋轉軸(6)和底座(8)，其特征在于：所述電機(1)的輸出端固定連接有轉動盤(17)，所述轉動盤(17)通過皮帶(12)轉動連接有從動盤(13)，且從動盤(13)設置于固定座(21)內，所述從動盤(13)的表面固定連接有收卷軸(2)，所述收卷軸(2)遠離從動盤(13)的一端設置有安裝于擺臂(4)內部的軸承座(18)，所述轉動盤(17)的表面固定連接有轉動軸(19)，所述轉動軸(19)的表面圓周表面設置有過輥(3)。

2.根據權利要求1所述的一種分切機收卷擺臂結構，其特征在于：所述底座(8)的表面固定連接有氣缸(7)，所述氣缸(7)的輸出端設置有氣缸活塞(9)，所述氣缸活塞(9)的一端設置有關節軸承(16)，所述關節軸承(16)遠離氣缸活塞(9)的一端設置有曲柄(10)。

3.根據權利要求2所述的一種分切機收卷擺臂結構，其特征在于：所述曲柄(10)通過支桿連接有連接座(20)，所述連接座(20)與固定座(21)活動連接。

4.根據權利要求1所述的一種分切機收卷擺臂結構，其特征在于：所述擺臂(4)的一端和連接座(20)之間設置有旋轉軸(6)，所述旋轉軸(6)遠離連接座(20)的一端固定連接有齒輪盤(11)，所述齒輪盤(11)齒合連接有轉動齒輪(15)，所述轉動齒輪(15)的表面固定連接有連接桿(14)，所述連接桿(14)遠離轉動齒輪(15)的一端設置有角度位移電位器(5)。

5.根據權利要求1所述的一種分切機收卷擺臂結構，其特征在于：所述轉動軸(19)遠離轉動盤(17)的一端設置有與之相適配的轉動座。

6.根據權利要求2所述的一種分切機收卷擺臂結構，其特征在于：所述氣缸(7)的控制開關處設置有電氣比例閥。

技術總結

本技術提供一種分切機收卷擺臂結構，包括電機、收卷軸、過輥、擺臂、旋轉軸和底座，電機的輸出端固定連接有轉動盤，轉動盤通過皮帶轉動連接有從動盤，從動盤的表面固定連接有收卷軸，收卷軸遠離從動盤的一端設置有安裝于擺臂內部的軸承座，轉動盤的表面固定連接有轉動軸，轉動軸的表面圓周表面設置有過輥。本技術，收卷軸是靠在過輥上的，過輥起到極片過渡和壓輪作用，通過電氣比例閥調節氣壓大小，氣缸給收卷軸一個適當?shù)膲毫ΓＷC極片翹邊壓平，又不壓傷極片，等到卷徑變大，帶動旋轉軸轉動的同時齒輪盤旋轉，角度電位器讀取角度值大小，從而通過電氣比例閥調小氣壓，保證不壓傷極片，翹邊又壓平的作用，從而實現自動化收卷。

技術研發人員：王發明

受保護的技術使用者：東莞市凱進機械電子有限公司

技術研發日：20230217

技術公布日：2024/1/13
