本實用新型涉及除塵裝置技術領域，具體涉及一種包裝袋分切機除塵裝置。

背景技術：

分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械，分切機主要的運用于：無紡布；云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布，紙張，絕緣材料、云母帶、薄膜等等)的分切。

包裝袋在生產過程中需要使用分切機對包裝袋進行分切，將包裝袋分切成不同尺寸大小，滿足市場需求，然而在使用分切機分切包裝袋過程中會產生大量粉塵，這些粉塵會嚴重影響車間空氣質量以及員工呼吸健康，因此需要使用除塵裝置對這些灰塵進行除塵。

目前，現有的除塵裝置大多通過過濾袋過濾，需要經常清理過濾袋或者更換過濾袋，增加員工工作量，降低工作效率，而且現有的除塵裝置大多固定在一個位置，靈活性較差，不能根據需要對多分切機處位置進行除塵。

技術實現要素：

(一)要解決的技術問題

為了克服現有技術不足，現提出一種包裝袋分切機除塵裝置，解決了現有的除塵裝置大多通過過濾袋過濾，需要經常清理過濾袋或者更換過濾袋，增加員工工作量，降低工作效率，而且現有的除塵裝置大多固定在一個位置，靈活性較差，不能根據需要對分切機多處位置進行除塵的問題。

(二)技術方案

本實用新型通過如下技術方案實現：本實用新型提出了一種包裝袋分切機除塵裝置，包括箱體、過濾袋和吸塵電機，所述箱體底部設置有萬向輪，所述箱體一側壁上通過合頁連接有箱門，所述箱門下方設置有集塵抽屜，所述箱體另一側壁上設置有電控箱，所述電控箱下方設置有吸塵口，所述吸塵口上插接有吸塵管，所述箱體正對所述電控箱一側壁上焊接有出風口，所述出風口下方設置有水箱，所述水箱內設置有水泵，所述水泵輸出端設置有水管，所述水管一端設置有噴頭，所述箱體內上端設置有所述吸塵電機，所述吸塵電機的傳動輸出端設置有葉輪，所述吸塵電機底部設置有支撐板，所述葉輪的下方設置有花板，所述花板下端設置有所述過濾袋。

進一步的，所述萬向輪與所述箱體通過螺栓連接。

通過上述技術方案，通過所述萬向輪實現裝置便捷移動。

進一步的，所述集塵抽屜與所述箱體滑動連接，所述電控箱與所述箱體通過螺栓連接，所述吸塵口與所述箱體焊接。

通過上述技術方案，通過所述箱門便于設備安裝、維修以及養護，通過所述集塵抽屜收集包裝袋分切機產生的灰塵，通過所述電控箱控制裝置的電路通斷，從而控制裝置運行，通過所述吸塵口吸入灰塵，通過所述吸塵管可以對分切機多處位置進行吸塵，提高裝置的靈活性。

進一步的，所述水箱與所述箱體通過螺栓連接，所述水泵與所述水箱搭接。

通過上述技術方案，通過所述水箱儲存水，給所述噴頭提供水源，通過所述水泵將所述水箱內的水通過所述水管輸送給所述噴頭。

進一步的，所述水管與所述水泵以及所述噴頭均通過管箍連接，所述噴頭與所述箱體通過螺栓連接。

通過上述技術方案，通過所述噴頭噴灑霧狀水滴，對吸入裝置內的灰塵噴灑，使大顆粒灰塵落入所述集塵抽屜，增加除塵效率，同時對所述過濾袋起保護作用，增加所述過濾袋的使用時間。

進一步的，所述支撐板與所述箱體通過螺栓連接，所述吸塵電機與所述支撐板通過螺栓連接，所述葉輪與所述吸塵電機通過鍵連接。

通過上述技術方案，通過所述支撐板給所述吸塵電機提供穩定支撐，通過所述吸塵電機給所述葉輪提供動力，通過所述葉輪旋轉使裝置內部形成負壓狀態，將灰塵吸入，進行過濾除塵，通過所述出風口排出潔凈空氣。

進一步的，所述花板與所述箱體通過螺栓連接，所述過濾袋與所述花板通過卡槽連接。

通過上述技術方案，通過所述花板給所述過濾帶提供穩定支撐，通過所述過濾袋過濾灰塵。

(三)有益效果

本實用新型相對于現有技術，具有以下有益效果：

1、為解決現有的除塵裝置大多通過過濾袋過濾，需要經常清理過濾袋或者更換過濾袋，增加員工工作量，降低工作效率的問題，本實用新型通過設置水箱、水泵、噴頭，可以對吸入裝置內的灰塵實現預清理，有效減少顆粒粉塵進入過濾袋，提高過濾袋使用時間，降低員工工作量，提高工作效率；

2、為解決現有的除塵裝置大多固定在一個位置，靈活性較差，不能根據需要對分切機多處位置進行除塵的問題，本實用新型通過設置萬向輪、吸塵口、吸塵管，可以實現裝置便捷移動，同時可以通過吸塵管對分切機多處位置進行除塵，提高裝置除塵靈活性，使裝置的實用性大大增強。

附圖說明

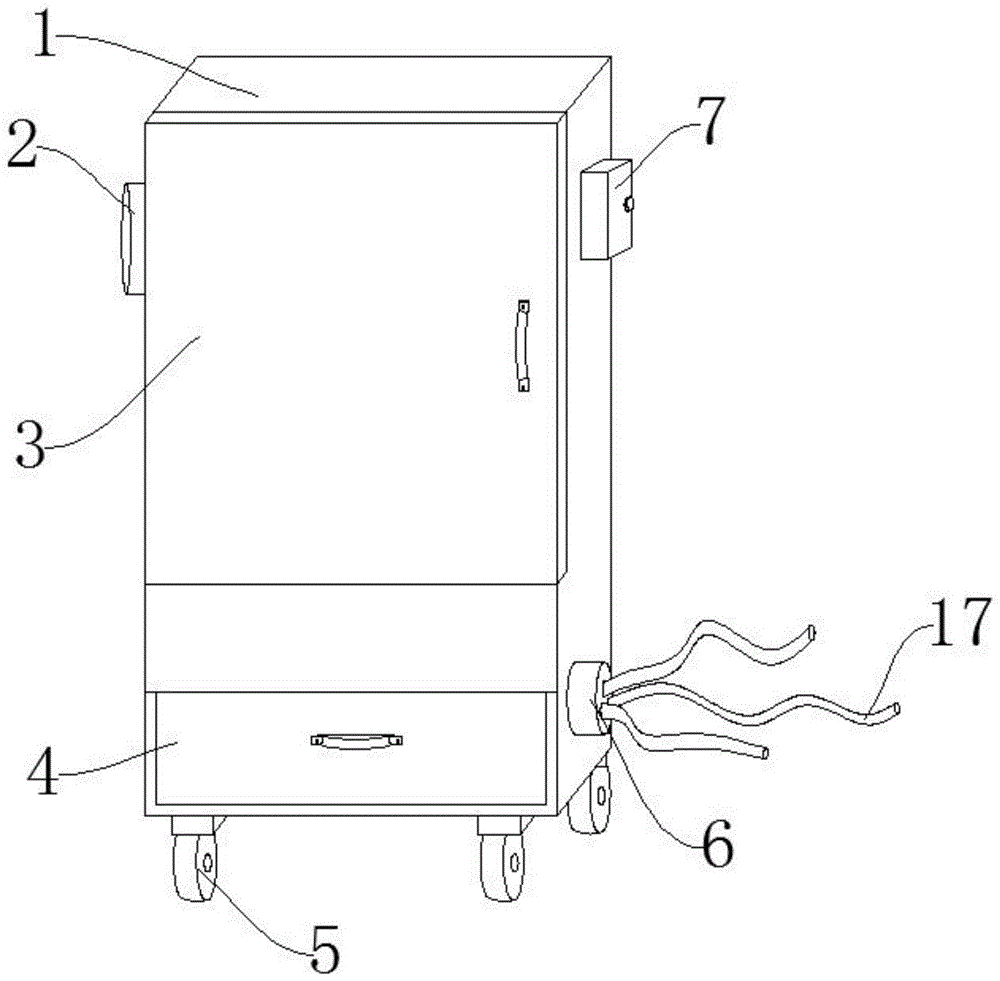

圖1是本實用新型所述一種包裝袋分切機除塵裝置的結構示意圖；

圖2是本實用新型所述一種包裝袋分切機除塵裝置的主剖視圖；

圖3是本實用新型所述一種包裝袋分切機除塵裝置中花板和過濾袋的連接結構示意圖。

附圖標記說明如下：

1、箱體；2、出風口；3、箱門；4、集塵抽屜；5、萬向輪；6、吸塵口；7、電控箱；8、吸塵電機；9、支撐板；10、葉輪；11、花板；12、過濾袋；13、噴頭；14、水管；15、水泵；16、水箱；17、吸塵管。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1-圖3所示，一種包裝袋分切機除塵裝置，包括箱體1、過濾袋12和吸塵電機8，箱體1底部設置有萬向輪5，箱體1一側壁上通過合頁連接有箱門3，箱門3下方設置有集塵抽屜4，箱體1另一側壁上設置有電控箱7，電控箱7下方設置有吸塵口6，吸塵口6上插接有吸塵管17，箱體1正對電控箱7一側壁上焊接有出風口2，出風口2下方設置有水箱16，水箱16內設置有水泵15，水泵15輸出端設置有水管14，水管14一端設置有噴頭13，箱體1內上端設置有吸塵電機8，吸塵電機8的傳動輸出端設置有葉輪10，吸塵電機8底部設置有支撐板9，葉輪10的下方設置有花板11，花板11下端設置有過濾袋12。

如圖1和圖2所示，萬向輪5與箱體1通過螺栓連接，通過萬向輪5實現裝置便捷移動。

如圖1和圖2所示，集塵抽屜4與箱體1滑動連接，通過集塵抽屜4收集包裝袋分切機產生的灰塵，電控箱7與箱體1通過螺栓連接，通過電控箱7控制裝置的電路通斷，從而控制裝置運行，吸塵口6與箱體1焊接，通過吸塵口6吸入灰塵，通過吸塵管17可以對分切機多處位置進行吸塵，提高裝置的靈活性，通過箱門3便于設備安裝、維修以及養護。

如圖2所示，水箱16與箱體1通過螺栓連接，水泵15與水箱16搭接，通過水箱16儲存水，給噴頭13提供水源，通過水泵15將水箱16內的水通過水管14輸送給噴頭13。

如圖2所示，水管14與水泵15以及噴頭13均通過管箍連接，噴頭13與箱體1通過螺栓連接，通過噴頭13噴灑霧狀水滴，對吸入裝置內的灰塵噴灑，使大顆粒灰塵落入集塵抽屜4，增加除塵效率，同時對過濾袋12起保護作用，增加過濾袋12的使用時間。

如圖2所示，支撐板9與箱體1通過螺栓連接，通過支撐板9給吸塵電機8提供穩定支撐，吸塵電機8與支撐板9通過螺栓連接，葉輪10與吸塵電機8通過鍵連接，通過吸塵電機8給葉輪10提供動力，通過葉輪10旋轉使裝置內部形成負壓狀態，將灰塵吸入，進行過濾除塵，通過出風口2排出潔凈空氣。

如圖2和圖3所示，花板11與箱體1通過螺栓連接，過濾袋12與花板11通過卡槽連接，通過花板11給過濾帶提供穩定支撐，通過過濾袋12過濾灰塵。

本實用新型提到的一種包裝袋分切機除塵裝置的工作原理：首先通過萬向輪5將除塵裝置移動到包裝袋分切機旁，通過電控箱7與外部電源連接，然后控制除塵裝置的電路通斷來控制裝置的啟停，通過吸塵電機8工作帶動葉輪10旋轉，使裝置內部形成負壓狀態，將吸塵管17與分切機切袋位置連接，通過吸塵管17將包裝袋分切機切袋產生的灰塵吸入裝置，同時水泵15會將水箱16內的水通過水管14輸送給噴頭13，通過噴頭13噴灑霧狀水滴，對進入的灰塵進行降塵處理，吸入的氣體經過初步過濾后，進入過濾袋12，通過過濾袋12將灰塵顆粒吸附過濾，然后排出潔凈空氣，通過出風口2排出，當除塵結束后，將集塵抽屜4從箱體1內抽出，清理灰塵，在需要對設備進行清理維護時，可打開箱門3，方便設備人員操作。

上面所述的實施例僅僅是對本實用新型的優選實施方式進行描述，并非對本實用新型的構思和范圍進行限定。在不脫離本實用新型設計構思的前提下，本領域普通人員對本實用新型的技術方案做出的各種變型和改進，均應落入到本實用新型的保護范圍，本實用新型請求保護的技術內容，已經全部記載在權利要求書中。

技術特征：

1.一種包裝袋分切機除塵裝置，其特征在于：包括箱體(1)、過濾袋(12)和吸塵電機(8)，所述箱體(1)底部設置有萬向輪(5)，所述箱體(1)一側壁上通過合頁連接有箱門(3)，所述箱門(3)下方設置有集塵抽屜(4)，所述箱體(1)另一側壁上設置有電控箱(7)，所述電控箱(7)下方設置有吸塵口(6)，所述吸塵口(6)上插接有吸塵管(17)，所述箱體(1)正對所述電控箱(7)一側壁上焊接有出風口(2)，所述出風口(2)下方設置有水箱(16)，所述水箱(16)內設置有水泵(15)，所述水泵(15)輸出端設置有水管(14)，所述水管(14)一端設置有噴頭(13)，所述箱體(1)內上端設置有所述吸塵電機(8)，所述吸塵電機(8)的傳動輸出端設置有葉輪(10)，所述吸塵電機(8)底部設置有支撐板(9)，所述葉輪(10)的下方設置有花板(11)，所述花板(11)下端設置有所述過濾袋(12)。

2.根據權利要求1所述的一種包裝袋分切機除塵裝置，其特征在于：所述萬向輪(5)與所述箱體(1)通過螺栓連接。

3.根據權利要求1所述的一種包裝袋分切機除塵裝置，其特征在于：所述集塵抽屜(4)與所述箱體(1)滑動連接，所述電控箱(7)與所述箱體(1)通過螺栓連接，所述吸塵口(6)與所述箱體(1)焊接。

4.根據權利要求1所述的一種包裝袋分切機除塵裝置，其特征在于：所述水箱(16)與所述箱體(1)通過螺栓連接，所述水泵(15)與所述水箱(16)搭接。

5.根據權利要求1所述的一種包裝袋分切機除塵裝置，其特征在于：所述水管(14)與所述水泵(15)以及所述噴頭(13)均通過管箍連接，所述噴頭(13)與所述箱體(1)通過螺栓連接。

6.根據權利要求1所述的一種包裝袋分切機除塵裝置，其特征在于：所述支撐板(9)與所述箱體(1)通過螺栓連接，所述吸塵電機(8)與所述支撐板(9)通過螺栓連接，所述葉輪(10)與所述吸塵電機(8)通過鍵連接。

7.根據權利要求1所述的一種包裝袋分切機除塵裝置，其特征在于：所述花板(11)與所述箱體(1)通過螺栓連接，所述過濾袋(12)與所述花板(11)通過卡槽連接。

技術總結

本實用新型公開了一種包裝袋分切機除塵裝置，包括箱體、過濾袋和吸塵電機，所述箱體底部設置有萬向輪，所述箱體一側壁上通過合頁連接有箱門，所述箱門下方設置有集塵抽屜，所述箱體另一側壁上設置有電控箱，所述電控箱下方設置有吸塵口，所述吸塵口上插接有吸塵管。有益效果在于：本實用新型通過設置水箱、水泵、噴頭，可以對吸入裝置內的灰塵實現預清理，有效減少顆粒粉塵進入過濾袋，提高過濾袋使用時間，降低員工工作量，提高工作效率，通過設置萬向輪、吸塵口、吸塵管，可以實現裝置便捷移動，同時可以通過吸塵管對分切機多處位置進行除塵，提高裝置除塵靈活性，使裝置的實用性大大增強。

技術研發人員：朱曉鋒

受保護的技術使用者：江陰富瑞達包裝有限公司

技術研發日：2019.07.20

技術公布日：2020.05.19
