1.本實用新型涉及淋膜紙分切機技術領域，具體是一種淋膜紙分切機。

背景技術：

2.分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械。

3.經檢索公開號為cn212146585u，公開了一種淋膜紙分切機，包括機體,所述機體從前到后依次包括輸送機構和裁切機構，所述裁切機構包括第一電機，所述第一電機輸出軸貫連接有護墊軸，所述護墊軸的上端設有裁切軸，所述裁切軸上焊接有滾刀，所述護墊軸后端設有與之相平行的第一橡膠滾筒，所述裁切軸后端設有與之相平行的第二橡膠滾筒，所述第二橡膠滾筒后端設有閘刀，所述閘刀上端設有閘刀柄，所述閘刀柄的兩端通過螺栓連接兩個有氣缸，兩個所述氣缸通過螺栓固定在機體兩側。

4.這種上述專利以及背景技術中還存在很大的不足之處：

5.現有的一種淋膜紙分切機，大多數的張緊機構都是固定的，導致對淋膜紙的張緊效果不理想，進而影響對淋膜紙進行分切。

技術實現要素：

6.本實用新型的目的在于提供一種淋膜紙分切機，以解決上述背景技術中提出的問題。

7.本實用新型的技術方案是：一種淋膜紙分切機，包括底座，所述底座的頂部固定連接有兩個支撐板，其中一個支撐板的一側固定連接有l(wèi)形板，l形板的一側固定連接有驅動電機，驅動電機的輸出端通過聯軸器連接有驅動軸，兩個支撐板相互靠近的一側均開設有轉動孔，驅動軸的一端依次貫穿兩個轉動孔，兩個支撐板的一側均開設有活動孔，兩個活動孔內均轉動連接有從動軸，驅動軸與從動軸上均鍵連接有轉動齒輪，兩個轉動齒輪相嚙合，驅動軸與從動軸上均固定套接有輸送輥，兩個支撐板相互靠近的一側固定連接有安裝板，安裝板上安裝有調節張緊機構，支撐板上安裝有切割機構。

8.優選的，所述調節張緊機構包括開設于安裝板頂部的螺紋孔，螺紋孔內螺接有螺紋桿，螺紋桿的底端轉動連接有u形桿，u形桿的兩個底端均開設有滑槽，兩個滑槽內均滑動連接活動塊，兩個活動塊相互靠近的一側轉動連接有張緊輥。

9.優選的，兩個所述滑槽內均設有緩沖彈簧，緩沖彈簧的兩端分別與u形桿和活動塊固定連接。

10.優選的，所述u形桿的頂部固定連接有兩個滑動柱，兩個滑動柱的頂端均滑動連接有固定柱，兩個固定柱的頂端固定連接于安裝板的底部。

11.優選的，所述切割機構包括兩個分別開設于兩個支撐板相互靠近一側的旋轉孔，兩個旋轉孔內均轉動連接有轉動桿，轉動桿上固定套接有兩個切片兩個支撐板相互靠近的一側固定連接有固定板，固定板的頂部開設有兩個刀槽，兩個刀槽分別與兩個切片相對應。

12.優選的，其中一個所述支撐板的一側轉動連接有轉動圓柱，轉動圓柱與轉動桿的一端均固定套接有傳動輪，兩個傳動輪上均張緊套接有傳動帶，轉動圓柱上鍵連接有加速齒輪，加速齒輪與其中一個轉動齒輪相嚙合。

13.優選的，兩個所述支撐板相互靠近的一側固定連接有放卷筒，兩個支撐板相互靠近的一側均轉動連接有兩個相適配的壓緊輥。

14.本實用新型通過改進在此提供一種淋膜紙分切機，與現有技術相比，具有如下改進及優點：

15.其一：本實用新型通過轉動螺紋桿帶動u形桿進行升降，u形桿升降帶動滑動柱在固定柱內進行移動，在兩個滑動柱的作用下，能夠使得u形桿更穩定的進行移動，u形桿移動帶動兩個活動塊進行升降，兩個活動塊升降帶動張緊輥進行升降，在緩沖彈簧的彈力作用下，能夠更好的對淋膜紙進行張緊，實現了對張緊機構進行調節，進而提高了張緊機構張緊效果；

16.其二：本實用新型通過驅動電機轉動帶動驅動軸進行轉動，驅動軸轉動通過兩個轉動齒輪帶動從動軸進行轉動，使得驅動軸和從動軸帶動兩個輸送輥同步進行轉動，兩個輸送輥轉動能夠?qū)α苣ぜ堖M(jìn)行輸送，其中一個轉動齒輪轉動帶動加速齒輪和轉動圓柱轉動，轉動圓柱通過傳動帶和兩個傳動輪帶動轉動桿和切片轉動，實現了同一個動力源既能對淋膜紙進行輸送，也能帶動切片進行切割，更加節能環保。

附圖說明

17.下面結合附圖和實施例對本實用新型作進一步解釋：

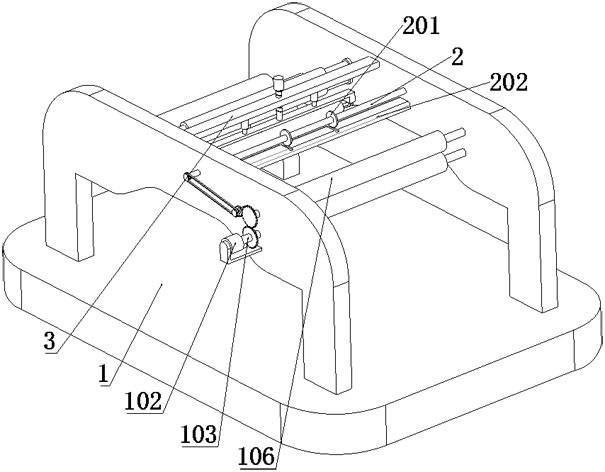

18.圖1是本實用新型的立體結構示意圖；

19.圖2是本實用新型的另一視角立體結構示意圖；

20.圖3是本實用新型的調節張緊機構立體結構示意圖；

21.圖4是本實用新型的圖2中a處立體結構示意圖；

22.圖5是本實用新型的u形桿和滑動柱配合的立體結構示意圖。

23.附圖標記說明：

24.1、底座；101、支撐板；102、驅動電機；103、驅動軸；104、轉動齒輪；105、從動軸；106、輸送輥；107、放卷筒；108、壓緊輥；2、轉動桿；201、切片；202、固定板；203、傳動輪；204、傳動帶；205、加速齒輪；3、安裝板；301、螺紋桿；302、u形桿；303、滑動柱；304、固定柱；305、活動塊；306、張緊輥；307、緩沖彈簧。

具體實施方式

25.下面對本實用新型進行詳細說明，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

26.本實用新型通過改進在此提供一種淋膜紙分切機，本實用新型的技術方案是：

27.如圖1-圖5所示，一種淋膜紙分切機，包括底座1，底座1的頂部固定連接有兩個支撐板101，其中一個支撐板101的一側固定連接有l(wèi)形板，l形板的一側固定連接有驅動電機

102，驅動電機102的輸出端通過聯軸器連接有驅動軸103，兩個支撐板101相互靠近的一側均開設有轉動孔，驅動軸103的一端依次貫穿兩個轉動孔，兩個支撐板101的一側均開設有活動孔，兩個活動孔內均轉動連接有從動軸105，驅動軸103與從動軸105上均鍵連接有轉動齒輪104，兩個轉動齒輪104相嚙合，驅動軸103與從動軸105上均固定套接有輸送輥106，兩個支撐板101相互靠近的一側固定連接有安裝板3，安裝板3上安裝有調節張緊機構，支撐板101上安裝有切割機構；借由上述結構，通過輸送輥106的設置，輸送輥106的材質為橡膠材質，實現了更好的進行輸送。

28.進一步的，調節張緊機構包括開設于安裝板3頂部的螺紋孔，螺紋孔內螺接有螺紋桿301，螺紋桿301的底端轉動連接有u形桿302，u形桿302的兩個底端均開設有滑槽，兩個滑槽內均滑動連接活動塊305，兩個活動塊305相互靠近的一側轉動連接有張緊輥306；借由上述結構，通過螺紋桿301的設置，實現了帶動u形桿302進行升降。

29.進一步的，兩個滑槽內均設有緩沖彈簧307，緩沖彈簧307的兩端分別與u形桿302和活動塊305固定連接；借由上述結構，通過緩沖彈簧307的設置，實現了更好的對淋膜紙進行張緊。

30.進一步的，u形桿302的頂部固定連接有兩個滑動柱303，兩個滑動柱303的頂端均滑動連接有固定柱304，兩個固定柱304的頂端固定連接于安裝板3的底部；借由上述結構，通過固定柱304的設置，與滑動柱303配合下，實現了u形桿302在移動過程中更加穩定。

31.進一步的，切割機構包括兩個分別開設于兩個支撐板101相互靠近一側的旋轉孔，兩個旋轉孔內均轉動連接有轉動桿2，轉動桿2上固定套接有兩個切片201兩個支撐板101相互靠近的一側固定連接有固定板202，固定板202的頂部開設有兩個刀槽，兩個刀槽分別與兩個切片201相對應；借由上述結構，通過刀槽的設置，實現了對切片201進行保護。

32.進一步的，其中一個支撐板101的一側轉動連接有轉動圓柱，轉動圓柱與轉動桿2的一端均固定套接有傳動輪203，兩個傳動輪203上均張緊套接有傳動帶204，轉動圓柱上鍵連接有加速齒輪205，加速齒輪205與其中一個轉動齒輪104相嚙合；借由上述結構，通過加速齒輪205的設置，起到了提高轉速的效果。

33.進一步的，兩個支撐板101相互靠近的一側固定連接有放卷筒107，兩個支撐板101相互靠近的一側均轉動連接有兩個相適配的壓緊輥108；借由上述結構，通過壓緊輥108的設置，實現了對淋膜紙進行壓緊，使得淋膜紙更好的進行輸送。

34.工作原理：轉動螺紋桿301帶動u形桿302進行升降，u形桿302升降帶動滑動柱303在固定柱304內進行移動，在兩個滑動柱303的作用下，能夠使得u形桿302更穩定的進行移動，u形桿302移動帶動兩個活動塊305進行升降，兩個活動塊305升降帶動張緊輥306進行升降，在緩沖彈簧307的彈力作用下，能夠更好的對淋膜紙進行張緊，實現了對張緊機構進行調節，進而提高了張緊機構張緊效果。

35.驅動電機102轉動帶動驅動軸103進行轉動，驅動軸103轉動通過兩個轉動齒輪104帶動從動軸105進行轉動，使得驅動軸103和從動軸105帶動兩個輸送輥106同步進行轉動，兩個輸送輥106轉動能夠?qū)α苣ぜ堖M(jìn)行輸送，其中一個轉動齒輪104轉動帶動加速齒輪205和轉動圓柱轉動，轉動圓柱通過傳動帶204和兩個傳動輪203帶動轉動桿2和切片201轉動，實現了同一個動力源既能對淋膜紙進行輸送，也能帶動切片201進行切割，更加節能環保。

技術特征：

1.一種淋膜紙分切機，包括底座（1），其特征在于：所述底座（1）的頂部固定連接有兩個支撐板（101），其中一個支撐板（101）的一側固定連接有l(wèi)形板，l形板的一側固定連接有驅動電機（102），驅動電機（102）的輸出端通過聯軸器連接有驅動軸（103），兩個支撐板（101）相互靠近的一側均開設有轉動孔，驅動軸（103）的一端依次貫穿兩個轉動孔，兩個支撐板（101）的一側均開設有活動孔，兩個活動孔內均轉動連接有從動軸（105），驅動軸（103）與從動軸（105）上均鍵連接有轉動齒輪（104），兩個轉動齒輪（104）相嚙合，驅動軸（103）與從動軸（105）上均固定套接有輸送輥（106），兩個支撐板（101）相互靠近的一側固定連接有安裝板（3），安裝板（3）上安裝有調節張緊機構，支撐板（101）上安裝有切割機構。2.根據權利要求1所述的一種淋膜紙分切機，其特征在于：所述調節張緊機構包括開設于安裝板（3）頂部的螺紋孔，螺紋孔內螺接有螺紋桿（301），螺紋桿（301）的底端轉動連接有u形桿（302），u形桿（302）的兩個底端均開設有滑槽，兩個滑槽內均滑動連接活動塊（305），兩個活動塊（305）相互靠近的一側轉動連接有張緊輥（306）。3.根據權利要求2所述的一種淋膜紙分切機，其特征在于：兩個所述滑槽內均設有緩沖彈簧（307），緩沖彈簧（307）的兩端分別與u形桿（302）和活動塊（305）固定連接。4.根據權利要求2所述的一種淋膜紙分切機，其特征在于：所述u形桿（302）的頂部固定連接有兩個滑動柱（303），兩個滑動柱（303）的頂端均滑動連接有固定柱（304），兩個固定柱（304）的頂端固定連接于安裝板（3）的底部。5.根據權利要求1所述的一種淋膜紙分切機，其特征在于：所述切割機構包括兩個分別開設于兩個支撐板（101）相互靠近一側的旋轉孔，兩個旋轉孔內均轉動連接有轉動桿（2），轉動桿（2）上固定套接有兩個切片（201）兩個支撐板（101）相互靠近的一側固定連接有固定板（202），固定板（202）的頂部開設有兩個刀槽，兩個刀槽分別與兩個切片（201）相對應。6.根據權利要求5所述的一種淋膜紙分切機，其特征在于：其中一個所述支撐板（101）的一側轉動連接有轉動圓柱，轉動圓柱與轉動桿（2）的一端均固定套接有傳動輪（203），兩個傳動輪（203）上均張緊套接有傳動帶（204），轉動圓柱上鍵連接有加速齒輪（205），加速齒輪（205）與其中一個轉動齒輪（104）相嚙合。7.根據權利要求1所述的一種淋膜紙分切機，其特征在于：兩個所述支撐板（101）相互靠近的一側固定連接有放卷筒（107），兩個支撐板（101）相互靠近的一側均轉動連接有兩個相適配的壓緊輥（108）。

技術總結

本實用新型涉及淋膜紙分切機技術領域，具體是一種淋膜紙分切機，底座，所述底座的頂部固定連接有兩個支撐板，其中一個支撐板的一側固定連接有L形板，L形板的一側固定連接有驅動電機，驅動電機的輸出端通過聯軸器連接有驅動軸，兩個支撐板相互靠近的一側均開設有轉動孔；本實用新型能夠通過轉動螺紋桿帶動U形桿進行升降，U形桿升降帶動滑動柱在固定柱內進行移動，在兩個滑動柱的作用下，能夠使得U形桿更穩定的進行移動，U形桿移動帶動兩個活動塊進行升降，兩個活動塊升降帶動張緊輥進行升降，在緩沖彈簧的彈力作用下，能夠更好的對淋膜紙進行張緊，實現了對張緊機構進行調節，進而提高了張緊機構張緊效果。而提高了張緊機構張緊效果。而提高了張緊機構張緊效果。

技術研發人員：張新東 李寶林

受保護的技術使用者：青州博睿包裝印務有限公司

技術研發日：2022.02.22

技術公布日：2022/4/20
