1.本實用新型屬于網袋編織袋加工領域，具體涉及一種分卷機。

背景技術：

2.網袋編織袋出廠時為雙層的編織袋，在實際使用時需要將雙層的網袋編織袋分卷成單層的兩卷網袋編織袋，通過人力去進行分卷效率極低，通常會使用相應規格的分卷機去分卷編織袋?，F(xiàn)有的分卷機結構復雜，不能簡單輕易的限制成卷的編織袋在分卷機上的軸向移動，且沒有比較好的方式將分卷出的單層編織袋的首端固定在副輪上。

技術實現要素：

3.因此，為了解決上述問題，本實用新型的目的在于提供一種分卷機，包括機架、主輪、至少兩個副輪；所述主輪和所述副輪都分別旋轉連接于驅動電機，在所述主輪遠離所述機架的一端鉸接連接有環形陣列分布的多個活動板，所述活動板與所述主輪的鉸接連接處設有扭力彈簧，所述副輪上套設有套筒，所述套筒的內沿與所述副輪的外沿配合，所述套筒的外沿設有活動扣，所述活動扣鉸接連接于所述套筒。

4.進一步地，所述副輪遠離所述機架的一端也鉸接連接有環形陣列分布的多個活動板。

5.進一步地，所述副輪活動連接于水平電機，水平電機能夠驅動副輪在機架上左右移動。

6.進一步地，所述機架上設有多個安裝座，所述安裝座水平安裝有調節桿。

7.進一步地，所述調節桿遠離機架的一端設有凸環。

8.進一步地，所述主輪的內部還設有與所述主輪同軸且可軸向移動的拉環，所述拉環通過拉力線與所述活動板的后端連接。

9.本實用新型的有益效果是：

10.(1)需要分卷的編織袋由工作人員套放在主輪上，放入成卷的編織袋時，編織袋的內沿抵觸活動板，使活動板克服彈簧拉力向后旋轉，編織袋完全套放在主輪上時，活動板受彈簧拉力復位，限制編織袋軸向移動脫離主輪，使編織袋不會在旋轉分卷的時候軸向移動；

11.(2)在副輪上設置活動扣，分別固定分卷出來的兩卷編織袋的首端，方便分卷出的單層編織袋軸向厚度限制在一個區間內。

附圖說明

12.為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

13.圖1為本實用新型的結構示意圖；

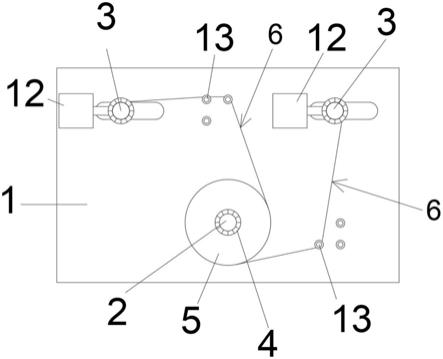

14.圖2為本實用新型的左視結構示意圖；

15.圖3為副輪都軸向結構示意圖；

16.圖4為未拉動拉環時主輪的結構示意圖；

17.圖5位拉動拉環時主輪的結構示意圖；

18.其中，1、機架；11、驅動電機；12、水平電機；13、調節桿；14、凸環；2、主輪；3、副輪；31、套筒；32、活動扣；4、活動板；41、扭力彈簧；42、拉環；5、雙層編織袋；6、單層編織袋。

具體實施方式

19.下面將對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本實用新型的一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I(lǐng)域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

20.下面將結合附圖來描述本實用新型的具體實施方式。

21.實施例1：

22.圖1-5示出本實用新型提供的一種分卷機，包括機架1、主輪2、兩個副輪3；主輪2和副輪3都分別旋轉連接于驅動電機11，在主輪2遠離機架1的一端鉸接連接有環形陣列分布的多個活動板4，活動板4與主輪2的鉸接連接處設有扭力彈簧41，副輪3上套設有套筒31，套筒31的內沿與副輪3的外沿配合，套筒31的外沿設有活動扣32，活動扣32鉸接連接于套筒31。

23.副輪3遠離機架1的一端也鉸接連接有環形陣列分布的多個活動板4，防止活動扣32松脫后編織袋在副輪3帶動下旋轉時同時發生軸向運動。

24.副輪3活動連接于水平電機12，水平電機12能夠驅動副輪3在機架1上左右移動，工作人員能夠根據實際情況調整兩個副輪3的位置。

25.機架1上設有多個安裝座，安裝座水平安裝有調節桿13，在主輪2的旋轉電機與副輪3旋轉電機的功率不匹配時，可能發生分卷出的編織袋未繃直而接觸地面的情況，通過調節桿13給予分卷出的編織袋支撐點，防止編織袋跌落地面后附著灰塵或砂礫等硬物。

26.調節桿13遠離機架1的一端設有凸環14，防止編織袋繞在調節桿13上時軸向移動脫落。

27.主輪2的內部還設有與主輪2同軸且可軸向移動的拉環42，拉環42通過拉力線與活動板4的后端連接，在實際生產中，分卷機有概率發生故障停止運作，此時需要取出未分卷完的編織袋，拉動拉環42活動板4收到拉力向后傾到，工作人員再取出編織袋。

28.工作原理：

29.將成卷的雙層編織袋5套放在主軸上，套放時，編織袋的內沿抵壓活動板4，使原本垂直于主輪的活動板4克服彈簧拉力向后旋轉并貼合主輪的外表面，編織袋完全套放在主輪2上時，編織袋的內沿不再抵壓活動板，活動板4受彈簧拉力復位，限制編織袋軸向移動脫離主輪2；放置好雙層編織袋5后，將分卷出的單層編織袋6的首端拉出并通過活動扣32固定在副輪3上，旋轉電機啟動，雙層編織袋5自動分卷成兩卷單層的編織袋。

30.需要說明的是，當元件被稱為“固定于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接

到另一個元件或者可能同時存在居中元件。本文所使用的術語“上”、“下”、“左”、“右”以及類似的表述只是為了說明的目的。

技術特征：

1.一種分卷機，其特征在于，包括機架、主輪、至少兩個副輪；所述主輪和所述副輪都分別旋轉連接于驅動電機，在所述主輪遠離所述機架的一端鉸接連接有環形陣列分布的多個活動板，所述活動板與所述主輪的鉸接連接處設有扭力彈簧，所述副輪上套設有套筒，所述套筒的內沿與所述副輪的外沿配合，所述套筒的外沿設有活動扣，所述活動扣鉸接連接于所述套筒。2.根據權利要求1所述的分卷機，其特征在于，所述副輪遠離所述機架的一端也鉸接連接有環形陣列分布的活動板。3.根據權利要求1所述的分卷機，其特征在于，所述副輪活動連接于水平電機，所述水平電機能夠驅動所述副輪在所述機架上左右移動。4.根據權利要求1所述的分卷機，其特征在于，所述機架上設有多個安裝座，所述安裝座水平安裝有調節桿。5.根據權利要求4所述的分卷機，其特征在于，所述調節桿遠離所述機架的一端設有凸環。6.根據權利要求1所述的分卷機，其特征在于，所述主輪的內部還設有與所述主輪同軸且可軸向移動的拉環，所述拉環通過拉力線與所述活動板的后端連接。

技術總結

本實用新型提供一種分卷機，包括機架、主輪、至少兩個副輪；主輪和副輪都分別旋轉連接于固定在機架上的驅動電機，在主輪遠離機架的一端設有環形陣列分布的活動板，活動板鉸接連接于主輪，活動板與主輪的鉸接連接處設有扭力彈簧，副輪上套設有套筒，套筒的內沿與副輪的外沿配合，套筒的外沿設有活動扣，活動扣鉸接連接于套筒。需要分卷的編織袋由工作人員套放在主輪上，放入成卷的編織袋時，編織袋的內沿抵觸活動板，使活動板克服彈簧拉力向后旋轉，編織袋完全套放在主輪上時，活動板受彈簧拉力復位，限制編織袋軸向移動脫離主輪，方便且簡潔地使編織袋不會在旋轉分卷的時候軸向移動。潔地使編織袋不會在旋轉分卷的時候軸向移動。潔地使編織袋不會在旋轉分卷的時候軸向移動。

技術研發人員：霍永佳

受保護的技術使用者：廣東金溢盛特材有限公司

技術研發日：2021.08.25

技術公布日：2022/3/29
