本技術涉及紙管分切機領域，更具體地說，涉及一種可調間距的紙管分切機。

背景技術：

1、現有的技術中，紙管分切機在使用時，其機體內部的多個切割片均固定在轉桿外側，需要人工手動調節多個切割片的間距，使得間距調節不便，同時手動測量間距不精確，使加工后的紙筒寬度存在誤差，降低機體的精度和成品的質量，降低機體的功能性和實用性。

技術實現思路

1、1.要解決的技術問題

2、針對現有技術中存在的問題，本實用新型的目的在于提供一種可調間距的紙管分切機，它可以實現對紙管分切機上多個切割片之間間距進行電動調節，使機體可將紙管分切成不同寬度的紙筒，有效提高分切機的功能性，且間距的調節便利，提高機體的便利性和實用性。

3、2.技術方案

4、為解決上述問題，本實用新型采用如下的技術方案。

5、一種可調間距的紙管分切機，包括機體，所述機體上端中部兩側均固定連接有安裝座，所述安裝座內部均活動連接有轉桿，所述轉桿外側均安裝有多個連接筒，所述連接筒外側中部均固定連接有切割片，所述連接筒右側外端均安裝有軸承，所述軸承下端均固定練級有限位桿，所述限位桿下端均固定連接有卡塊，所述機體上端后部安裝有限位板，所述限位板內部設置有多個滑槽，所述滑槽均前疏后密傾斜設置，可以實現對紙管分切機上多個切割片之間間距進行電動調節，使機體可將紙管分切成不同寬度的紙筒，有效提高分切機的功能性，且間距的調節便利，提高機體的便利性和實用性。

6、進一步的，所述機體上端后部固定連接有第二電動氣缸，所述第二電動氣缸前端固定連接有限位夾板，所述限位夾板前端固定連接有限位板，使用時，啟動第二電動氣缸，第二電動氣缸可帶動限位夾板和限位板前后移動。

7、進一步的，所述限位板下端四角均安裝有滾輪，使用時，通過多個滾輪的安裝，使限位板在移動時，帶動其底部的滾輪均在機體上端滾動，使限位板的移動更加流暢。

8、進一步的，多個所述連接筒左側上端均螺紋連接有緊固螺母，所述連接筒均通過緊固螺母與轉桿固定連接，所述轉桿左側安裝有驅動機，使用時，當切割片的間距調節到合適位置時，工作人員可手動將緊固螺母向下擰緊，將連接筒均固定在轉桿外側。

9、進一步的，所述機體上端前部固定連接有固定板，所述固定板后端兩側均固定連接有第一電動氣缸，所述第一電動氣缸后端均固定連接有活動板，所述活動板后端左側固定連接有限位座，所述限位座右側中部固定連接有限位筒，使用時，限位筒通過限位座固定在活動板后端，工作人員可將需要加工的紙筒套在限位筒外側，然后啟動兩個第一電動氣缸，第一電動氣缸帶動活動板和紙筒向后移動，使紙筒接觸切割片。

10、3.有益效果

11、相比于現有技術，本實用新型的優點在于：

12、(1)本方案可以實現對紙管分切機上多個切割片之間間距進行電動調節，使機體可將紙管分切成不同寬度的紙筒，有效提高分切機的功能性，且間距的調節便利，提高機體的便利性和實用性。

13、(2)機體上端后部固定連接有第二電動氣缸，第二電動氣缸前端固定連接有限位夾板，限位夾板前端固定連接有限位板，啟動第二電動氣缸，第二電動氣缸可帶動限位夾板和限位板前后移動。

14、(3)限位板下端四角均安裝有滾輪，通過多個滾輪的安裝，使限位板在移動時，帶動其底部的滾輪均在機體上端滾動，使限位板的移動更加流暢。

15、(4)多個連接筒左側上端均螺紋連接有緊固螺母，連接筒均通過緊固螺母與轉桿固定連接，轉桿左側安裝有驅動機，當切割片的間距調節到合適位置時，工作人員可手動將緊固螺母向下擰緊，將連接筒均固定在轉桿外側。

16、(5)機體上端前部固定連接有固定板，固定板后端兩側均固定連接有第一電動氣缸，第一電動氣缸后端均固定連接有活動板，活動板后端左側固定連接有限位座，限位座右側中部固定連接有限位筒，工作人員可將需要加工的紙筒套在限位筒外側，然后啟動兩個第一電動氣缸，第一電動氣缸帶動活動板和紙筒向后移動，使紙筒接觸切割片。

技術特征：

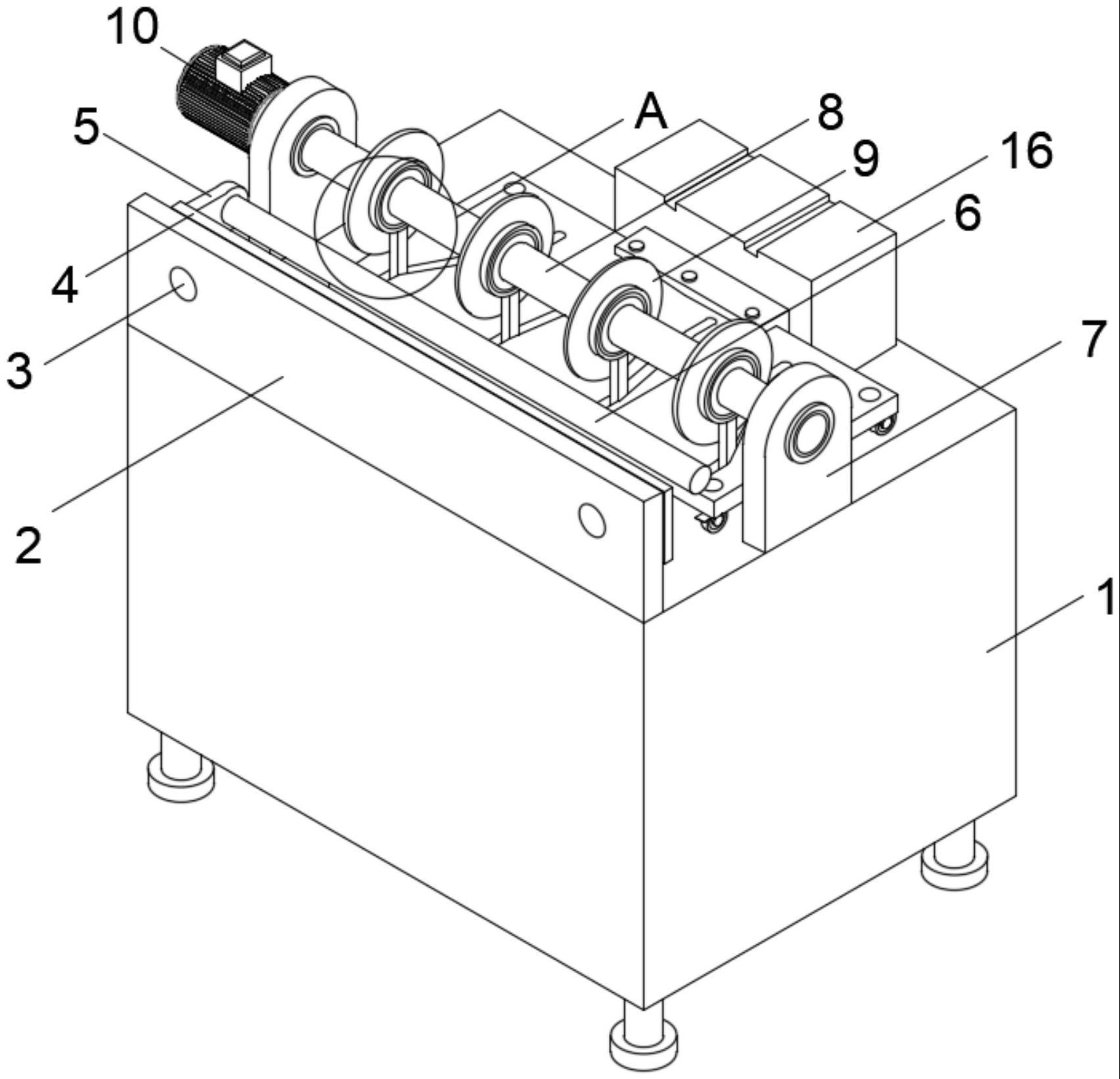

1.一種可調間距的紙管分切機，包括機體(1)，其特征在于：所述機體(1)上端中部兩側均固定連接有安裝座(7)，所述安裝座(7)內部均活動連接有轉桿(8)，所述轉桿(8)外側均安裝有多個連接筒(11)，所述連接筒(11)外側中部均固定連接有切割片(9)，所述連接筒(11)右側外端均安裝有軸承(12)，所述軸承(12)下端均固定練級有限位桿(13)，所述限位桿(13)下端均固定連接有卡塊(14)，所述機體(1)上端后部安裝有限位板(18)，所述限位板(18)內部設置有多個滑槽(19)，所述滑槽(19)均前疏后密傾斜設置。

2.根據權利要求1所述的一種可調間距的紙管分切機，其特征在于：所述機體(1)上端后部固定連接有第二電動氣缸(16)，所述第二電動氣缸(16)前端固定連接有限位夾板(17)，所述限位夾板(17)前端固定連接有限位板(18)。

3.根據權利要求1所述的一種可調間距的紙管分切機，其特征在于：所述限位板(18)下端四角均安裝有滾輪(20)。

4.根據權利要求1所述的一種可調間距的紙管分切機，其特征在于：多個所述連接筒(11)左側上端均螺紋連接有緊固螺母(15)，所述連接筒(11)均通過緊固螺母(15)與轉桿(8)固定連接，所述轉桿(8)左側安裝有驅動機(10)。

5.根據權利要求1所述的一種可調間距的紙管分切機，其特征在于：所述機體(1)上端前部固定連接有固定板(2)，所述固定板(2)后端兩側均固定連接有第一電動氣缸(3)，所述第一電動氣缸(3)后端均固定連接有活動板(4)，所述活動板(4)后端左側固定連接有限位座(5)，所述限位座(5)右側中部固定連接有限位筒(6)。

技術總結

本技術公開了一種可調間距的紙管分切機，屬于紙管分切機領域，一種可調間距的紙管分切機，包括機體，機體上端中部兩側均固定連接有安裝座，安裝座內部均活動連接有轉桿，轉桿外側均安裝有多個連接筒，連接筒外側中部均固定連接有切割片，連接筒右側外端均安裝有軸承，軸承下端均固定練級有限位桿，限位桿下端均固定連接有卡塊，機體上端后部安裝有限位板，限位板內部設置有多個滑槽，滑槽均前疏后密傾斜設置，它可以實現對紙管分切機上多個切割片之間間距進行電動調節，使機體可將紙管分切成不同寬度的紙筒，有效提高分切機的功能性，且間距的調節便利，提高機體的便利性和實用性。

技術研發人員：李偉,梁華維,周君君,劉曉麗

受保護的技術使用者：威海鼎泰包裝材料有限公司

技術研發日：20221122

技術公布日：2024/1/13
