1.本實用新型涉及紙管分切機領域，尤其涉及一種便于調節的高精度紙管分切機。

背景技術：

2.隨著時代的發展，人們的環保意識不斷增強，由于塑料管的不易降解，容易造成污染，人們開始大量使用紙管，紙管是指用紙張加工成的管狀的物體，大多紙管為螺旋紙管和無縫紙管，紙管在生產時，需要使用到分切機對紙管進行分切。

3.在現今存在的紙管分切機中，長度調節十分不方便，并且無法做到高精度調節，在切割時往往存在較大的誤差，同時不具有快速收集的能力，生產效率較低，因此為了解決上述問題，一種便于調節的高精度紙管分切機的存在很有必要。

技術實現要素：

4.本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種便于調節的高精度紙管分切機，設置有高精準的刻度來輔助長度調節，降低誤差，采用螺桿調節切割長度的方式，具有極高的穩定性和便捷性，同時設置有快速收集結構，大大提高了生產的效率。

5.為實現上述目的，本實用新型提供了如下技術方案：一種便于調節的高精度紙管分切機，包括放置臺，所述放置臺底部四角處均固定連接有第一支撐柱，所述放置臺前端固定連接有調節臺，所述調節臺上端后側兩角處均固定連接有支撐桿，兩個所述支撐桿上端表面之間固定連接有固定塊，所述固定塊內部中端固定設置有電動伸縮桿，所述調節臺內部?jī)蓚?cè)均開設有滑槽，兩個所述滑槽內部均滑動連接有滑塊，兩個所述滑塊上端均固定連接有連接塊，一個所述連接塊一側壁下端后側固定連接有指針，所述調節臺上端一側固定設置有刻度，所述調節臺下端前側兩角處均固定連接有第二支撐柱，兩個所述滑塊內部中端均貫穿開設有螺紋孔，兩個所述螺紋孔內部均通過螺紋螺紋連接有圓桿，兩個所述圓桿在調節臺內部后端均固定套接有第一軸承，所述第一支撐柱和第二支撐柱之間活動設置有收集車，所述收集車下端四角處均固定連接有自鎖萬向輪；

6.通過上述技術方案，設置有高精準的刻度來輔助長度調節，降低誤差，采用螺桿調節切割長度的方式，具有極高的穩定性和便捷性，同時設置有快速收集結構，大大提高了生產的效率。

7.進一步地，所述收集車一端中部固定連接有把手；

8.通過上述技術方案，把手的存在方便的工作人員對收集車進行移動，提高了生產效率。

9.進一步地，所述放置臺上端表面固定設置有多個導向管；

10.通過上述技術方案，多個導向管的存在，使得分切機可以同時切割多個紙管。

11.進一步地，所述電動伸縮桿下端固定連接有切割刀；

12.通過上述技術方案，切割刀的存在，使得分切機具有了切割的能力。

13.進一步地，兩個所述連接塊之間固定連接有擋板；

14.通過上述技術方案，擋板的存在限制了切割的長度。

15.進一步地，兩個所述圓桿在調節臺內部前端均固定套接有第二軸承；

16.通過上述技術方案，軸承的存在，可以使得長度調節時更加的穩定。

17.進一步地，兩個所述圓桿在調節臺外的一端均固定連接有調節旋鈕；

18.通過上述技術方案，調節旋鈕的存在，可以使得調節起來更加的方便。

19.進一步地，所述指針和刻度設置在調節臺上端同一側；

20.通過上述技術方案，刻度和指針的存在，指示了切割的長度。

21.本實用新型具有如下有益效果：

22.1、本實用新型提出的一種便于調節的高精度紙管分切機，在現今存在的紙管分切機中，大都不具有高精度長度提示功能，在切割時往往存在較大的誤差，因此為了解決這一問題，本紙管分切機裝配有長度指示結構，通過在一個連接塊一側壁下端后側固定連接有指針，調節臺上端一側固定設置有刻度，指針和刻度設置在放置臺上端同一側，在調節長度時可以根據指針指向刻度的位置精準的得到長度信息，大大的提高了實用性。

23.2、本實用新型提出的一種便于調節的高精度紙管分切機，在現今存在的紙管分切機中，在需要長度調節時，過程都較為繁瑣，因此為了解決這一問題，本紙管分切機采用螺桿調節的方式快速調節，通過在兩個滑塊內部中端均貫穿開設有螺紋孔，兩個螺紋孔內部均通過螺紋螺紋連接有圓桿，兩個圓桿在調節臺內部后端均固定套接有第一軸承，兩個圓桿在調節臺內部前端均固定套接有第二軸承，兩個圓桿在調節臺外的一端均固定連接有調節旋鈕，在需要調節時，可以直接通過擰動調節旋鈕來調節切割長度，大大的便捷了操作。

24.3、本實用新型提出的一種便于調節的高精度紙管分切機，在現今存在的紙管分切機中，大都沒有設置快速收集的結構，在對產品的收集往往比較慢，嚴重影響到了生產效率，因此為了解決這一問題，本管分切機裝配有快速收集的結構，通過在第一支撐柱和第二支撐柱之間活動設置有收集車，收集車下端四角處均固定連接有自鎖萬向輪，收集車一端中部固定連接有把手，可以在收集時打開自鎖萬向輪，通過把手快速將收集車移出，大大的提高了生產的效率。

附圖說明

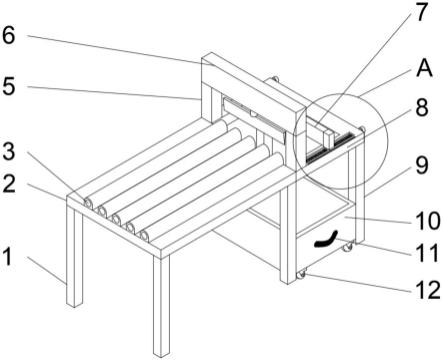

25.圖1為本實用新型提出的一種便于調節的高精度紙管分切機的軸測圖；

26.圖2為圖1中a處的放大圖；

27.圖3為本實用新型提出的一種便于調節的高精度紙管分切機的調節臺內部結構示意圖；

28.圖4為本實用新型提出的一種便于調節的高精度紙管分切機的切割裝置結構示意圖。

29.圖例說明：

30.1、第一支撐柱；2、放置臺；3、導向管；4、連接塊；5、支撐桿；6、固定塊；7、擋板；8、調節臺；9、第二支撐柱；10、收集車；11、把手；12、自鎖萬向輪；13、滑塊；14、調節旋鈕；15、滑槽；16、刻度；17、第一軸承；18、螺紋孔；19、第二軸承；20、電動伸縮桿；21、切割刀；22、指針； 23、螺紋；24、圓桿。

具體實施方式

31.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

32.參照?qǐng)D1-4，本實用新型提供的一種實施例：一種便于調節的高精度紙管分切機，包括放置臺2，放置臺2底部四角處均固定連接有第一支撐柱1，放置臺2前端固定連接有調節臺8，調節臺8上端后側兩角處均固定連接有支撐桿5，兩個支撐桿5上端表面之間固定連接有固定塊6，固定塊6內部中端固定設置有電動伸縮桿20，調節臺8內部?jī)蓚?cè)均開設有滑槽15，兩個滑槽15 內部均滑動連接有滑塊13，兩個滑塊13上端均固定連接有連接塊4，一個連接塊4一側壁下端后側固定連接有指針22，調節臺8上端一側固定設置有刻度16，調節臺8下端前側兩角處均固定連接有第二支撐柱9，兩個滑塊13內部中端均貫穿開設有螺紋孔18，兩個螺紋孔18內部均通過螺紋23螺紋連接有圓桿24，兩個圓桿24在調節臺8內部后端均固定套接有第一軸承17，第一支撐柱1和第二支撐柱9之間活動設置有收集車10，收集車10下端四角處均固定連接有自鎖萬向輪12，設置有高精準的刻度來輔助長度調節，降低誤差，采用螺桿調節切割長度的方式，具有極高的穩定性和便捷性，同時設置有快速收集結構，大大提高了生產的效率。

33.收集車10一端中部固定連接有把手11，把手的存在方便的工作人員對收集車進行移動，提高了生產效率，放置臺2上端表面固定設置有多個導向管3，多個導向管的存在，使得分切機可以同時切割多個紙管，電動伸縮桿20下端固定連接有切割刀21，切割刀的存在，使得分切機具有了切割的能力，兩個連接塊4之間固定連接有擋板7，擋板的存在限制了切割的長度，兩個圓桿 24在調節臺8內部前端均固定套接有第二軸承19，軸承的存在，可以使得長度調節時更加的穩定，兩個圓桿24在調節臺8外的一端均固定連接有調節旋鈕14，調節旋鈕的存在，可以使得調節起來更加的方便，指針22和刻度16 設置在調節臺8上端同一側，刻度和指針的存在，指示了切割的長度。

34.工作原理：在使用時，先將本紙管分切機放置在指定位置，在通過導向管3供入紙管，由于本紙管分切機裝配有長度指示結構，通過在一個連接塊4 一側壁下端后側固定連接有指針22，調節臺8上端一側固定設置有刻度16，指針22和刻度16設置在放置臺8上端同一側，在調節長度時可以根據指針 22指向刻度16的位置精準的得到長度信息，大大的提高了實用性，并且本紙管分切機采用螺桿調節的方式快速調節，通過在兩個滑塊13內部中端均貫穿開設有螺紋孔18，兩個螺紋孔18內部均通過螺紋23螺紋連接有圓桿24，兩個圓桿24在調節臺8內部后端均固定套接有第一軸承17，兩個圓桿24在調節臺8內部前端均固定套接有第二軸承19，兩個圓桿24在調節臺8外的一端均固定連接有調節旋鈕14，在需要調節時，可以直接通過擰動調節旋鈕14來調節切割長度，大大的便捷了操作，以及本管分切機裝配有快速收集的結構，通過在第一支撐柱1和第二支撐柱9之間活動設置有收集車10，收集車10下端四角處均固定連接有自鎖萬向輪12，收集車10一端中部固定連接有把手 11，可以在收集時打開自鎖萬向輪12，通過把手11快速將收集車移出，大大的提高了生產的效率。

35.最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員

來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種便于調節的高精度紙管分切機，包括放置臺(2)，其特征在于：所述放置臺(2)底部四角處均固定連接有第一支撐柱(1)，所述放置臺(2)前端固定連接有調節臺(8)，所述調節臺(8)上端后側兩角處均固定連接有支撐桿(5)，兩個所述支撐桿(5)上端表面之間固定連接有固定塊(6)，所述固定塊(6)內部中端固定設置有電動伸縮桿(20)，所述調節臺(8)內部?jī)蓚?cè)均開設有滑槽(15)，兩個所述滑槽(15)內部均滑動連接有滑塊(13)，兩個所述滑塊(13)上端均固定連接有連接塊(4)，一個所述連接塊(4)一側壁下端后側固定連接有指針(22)，所述調節臺(8)上端一側固定設置有刻度(16)，所述調節臺(8)下端前側兩角處均固定連接有第二支撐柱(9)，兩個所述滑塊(13)內部中端均貫穿開設有螺紋孔(18)，兩個所述螺紋孔(18)內部均通過螺紋(23)螺紋連接有圓桿(24)，兩個所述圓桿(24)在調節臺(8)內部后端均固定套接有第一軸承(17)，所述第一支撐柱(1)和第二支撐柱(9)之間活動設置有收集車(10)，所述收集車(10)下端四角處均固定連接有自鎖萬向輪(12)。2.根據權利要求1所述的一種便于調節的高精度紙管分切機，其特征在于：所述收集車(10)一端中部固定連接有把手(11)。3.根據權利要求1所述的一種便于調節的高精度紙管分切機，其特征在于：所述放置臺(2)上端表面固定設置有多個導向管(3)。4.根據權利要求1所述的一種便于調節的高精度紙管分切機，其特征在于：所述電動伸縮桿(20)下端固定連接有切割刀(21)。5.根據權利要求1所述的一種便于調節的高精度紙管分切機，其特征在于：兩個所述連接塊(4)之間固定連接有擋板(7)。6.根據權利要求1所述的一種便于調節的高精度紙管分切機，其特征在于：兩個所述圓桿(24)在調節臺(8)內部前端均固定套接有第二軸承(19)。7.根據權利要求1所述的一種便于調節的高精度紙管分切機，其特征在于：兩個所述圓桿(24)在調節臺(8)外的一端均固定連接有調節旋鈕(14)。8.根據權利要求1所述的一種便于調節的高精度紙管分切機，其特征在于：所述指針(22)和刻度(16)設置在調節臺(8)上端同一側。

技術總結

本實用新型涉及紙管分切機領域，公開了一種便于調節的高精度紙管分切機，包括放置臺，所述放置臺底部四角處均固定連接有第一支撐柱，所述放置臺前端固定連接有調節臺，所述調節臺上端后側兩角處均固定連接有支撐桿，兩個所述支撐桿上端表面之間固定連接有固定塊，所述固定塊內部中端固定設置有電動伸縮桿，所述調節臺內部?jī)蓚?cè)均開設有滑槽，兩個所述滑槽內部均滑動連接有滑塊，兩個所述滑塊上端均固定連接有連接塊，一個所述連接塊一側壁下端后側固定連接有指針。本實用新型中，設置有高精準的刻度來輔助長度調節，降低誤差，采用螺桿調節切割長度的方式，具有極高的穩定性和便捷性，同時設置有快速收集結構，大大提高了生產的效率。的效率。的效率。

技術研發人員：宋彩國

受保護的技術使用者：青島義合益包裝材料有限公司

技術研發日：2022.10.08

技術公布日：2022/12/20
