本技術涉及一種用于分切機邊料吹吸一體裝置，尤其涉及一種用于無紡布、紙張、薄膜等的分切機邊料吹吸一體裝置，屬于無紡布、紙張、薄膜等加工設備。

背景技術：

1、分切機是一種將寬幅的無紡布、紙張、云母帶或薄膜等分切成多條窄幅材料的機械設備，常用于無紡布、云母帶、紙張、絕緣材料及各種薄膜材料的分切。分切機對分切帶卷的布、紙、膜等具有良好的性能，因此，在有效處理分切邊料后，能使分切效率得到很大提升；

2、現有分切機處理邊料的裝置一般采用：吹邊裝置或者吸邊裝置。吹邊裝置或者吸邊裝置分別通過單獨設置固定式吹氣風機或者固定式吸氣風機，在配套的管道內形成一定的正壓或負壓，使得分切邊料被帶走，進而提升分切效率。但一定的正壓或負壓以及配套的管道無法滿足不同寬度的邊料；同時，因使用吹氣風機或者吸氣風機也使得生產電耗增加。

3、現有技術cn215797418u中公開“一種水刺無紡布分切機吹邊裝置”，其目的是便捷的將無紡布分切后的廢邊料拉下收集；cn207548894u中公開“一種鋰電隔膜分切機的收邊料部件”，解決了現有分切邊料通過鼓風機從風管吹出，吹出的邊料雜亂，不容易收整，占地空間大的問題。

4、為此，需要一種適用于不同寬度的邊料、能降低能耗的邊料吹吸裝置。

技術實現思路

1、針對不同寬度邊料（丟邊）以及能耗問題，本實用新型利用壓縮空氣形成吹吸一體化裝置來處理不同幅寬的邊料，即提出了一種用于分切機邊料吹吸一體裝置。實現不同寬度邊料吹吸處理的有效性和生產能效的節約性。

2、為了實現上述技術目的，提出如下的技術方案：

3、一種用于分切機邊料吹吸一體裝置，包括吹吸力嘴、套設在吹吸力嘴外部的固定套及套設在吹吸力嘴外部的導流管，導流管設置在固定套的后側，吹吸力嘴前端向固定套外延伸，吹吸力嘴后端穿過固定套向?qū)Я鞴軆?nèi)延伸；

4、所述固定套上設有進氣口，固定套與吹吸力嘴之間形成氣流空腔ⅰ，導流管與吹吸力嘴之間形成氣流空腔ⅱ，進氣口、氣流空腔ⅰ、氣流空腔ⅱ及導流管內腔之間氣流移動的連續通路；吹吸力嘴內腔及導流管內腔之間形成邊料被吸入的連續通路；

5、所述吹吸力嘴中部呈錐面設置，吹吸力嘴后部外壁上均勻分布有用于形成渦流氣流的導流槽；

6、所述固定套與吹吸力嘴之間為活動連接，導流管前部套設在固定套后部的外部，導流管與固定套之間為活動連接。

7、優選的，所述固定套前部內壁上設有內螺紋ⅰ，吹吸力嘴前部外壁上設有與內螺紋ⅰ相配合的外螺紋ⅰ，通過旋轉螺紋調節吹吸力。

8、優選的，所述外螺紋ⅰ分布在吹吸力嘴錐面的前側。

9、優選的，所述固定套后部外壁上設有外螺紋ⅱ，導流管前部內壁上設有與外螺紋ⅱ相配合的內螺紋ⅱ，通過旋轉螺紋調節吹吸力。

10、優選的，所述固定套后端內壁上分布有防止固定套擺動（壓縮空氣的沖擊）的限位凸臺。更為優選的，限位凸臺對稱均布4-8個。

11、優選的，所述導流管內側設置有與限位凸臺相配合的 導流槽分布在限位槽的后側。

12、優選的，所述內螺紋ⅱ分布在限位槽內。

13、優選的，所述導流槽為10-20個。

14、本技術方案中涉及 “外部”、“后側”、“前端”、“外”、“后端”、“內”、“上”、“之間”、“中部”、“后部”、“外壁”、“前部”、“前側”、“后側”等位置關系，是根據實際使用狀態下的情況而定義的，為本技術領域內的常規用語，也是本領域術人員在實際使用過程中的常規用語。

15、采用本技術方案，帶來的有益技術效果為：

16、本實用新型結構簡單，設計合理，實用性強，不僅用于無紡布分切工序中的邊料處理，而且也可用于紙張、云母帶或薄膜等分切的邊料處理。其中，利用對應空腔內的空氣不同流速產生的壓強差產生吸力，以及，通過調整吹吸力嘴與固定套的相對位置，可調節吹吸力的大小，進而實現不同寬度邊料吹吸處理；同時，使用壓縮空氣，不需單獨增加風機，實現降低能耗的目的；

17、此外，本裝置為吹吸方式一體，改變原有單一的吹或吸方式，使得分切效率更高。

技術特征：

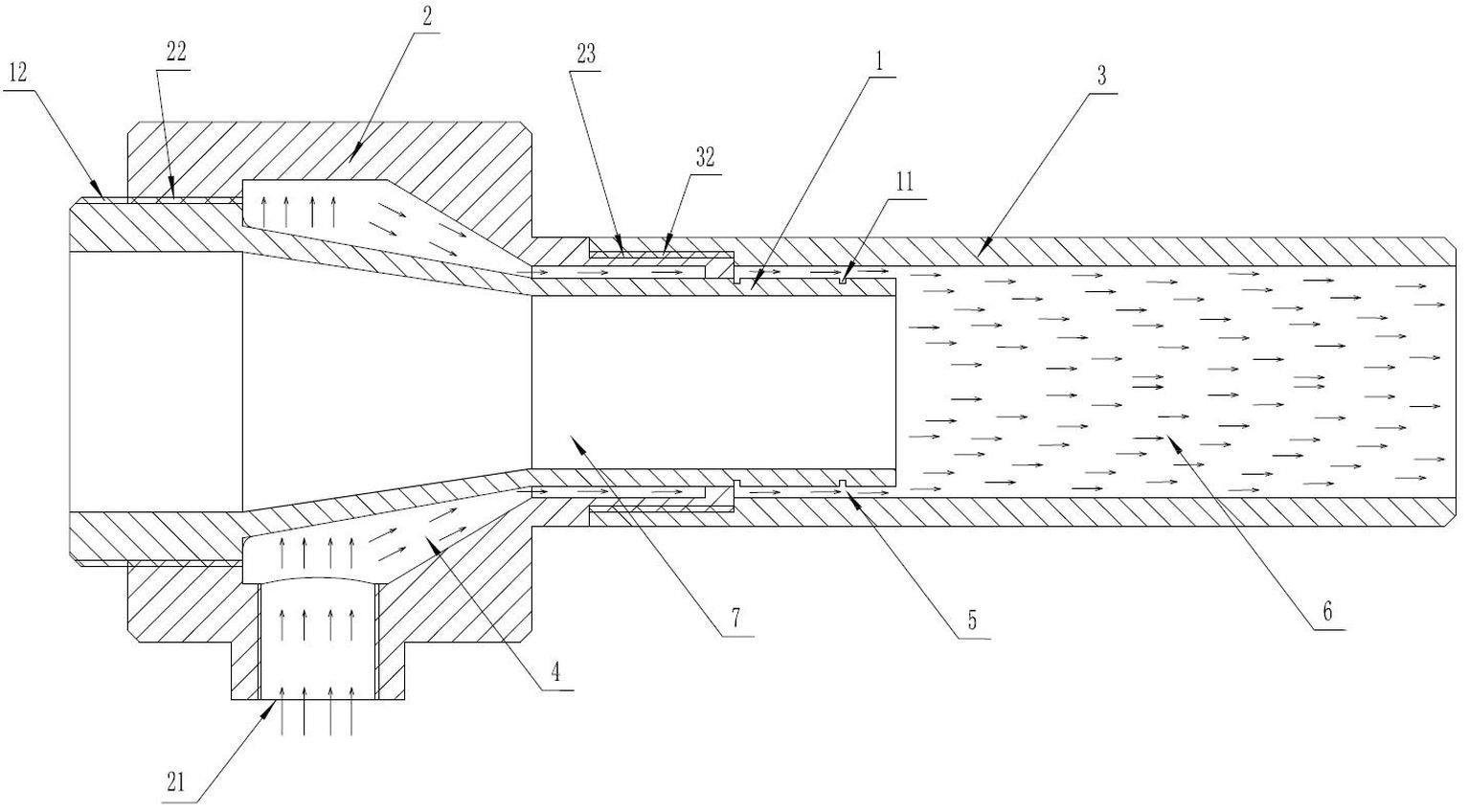

1.一種分切機邊料吹吸一體裝置，其特征在于：包括吹吸力嘴（1）、套設在吹吸力嘴（1）外部的固定套（2）及套設在吹吸力嘴（1）外部的導流管（3），導流管（3）設置在固定套（2）的后側，吹吸力嘴（1）前端向固定套（2）外延伸，吹吸力嘴（1）后端穿過固定套（2）向?qū)Я鞴埽?）內延伸；

2.根據權利要求1所述的分切機邊料吹吸一體裝置，其特征在于：所述固定套（2）前部內壁上設有內螺紋?。?2），吹吸力嘴（1）前部外壁上設有與內螺紋?。?2）相配合的外螺紋ⅰ（12）。

3.根據權利要求2所述的分切機邊料吹吸一體裝置，其特征在于：所述外螺紋?。?2）分布在吹吸力嘴（1）錐面的前側。

4.根據權利要求1所述的分切機邊料吹吸一體裝置，其特征在于：所述固定套（2）后部外壁上設有外螺紋ⅱ（23），導流管（3）前部內壁上設有與外螺紋ⅱ（23）相配合的內螺紋ⅱ（32）。

5.根據權利要求4所述的分切機邊料吹吸一體裝置，其特征在于：所述固定套（2）后端內壁上分布有防止固定套（2）擺動的限位凸臺（24）。

6.根據權利要求5所述的分切機邊料吹吸一體裝置，其特征在于：所述限位凸臺（24）對稱均布4-8個。

7.根據權利要求5或6所述的分切機邊料吹吸一體裝置，其特征在于：所述導流管（3）內側設置有與限位凸臺（24）相配合的限位槽（31），導流槽（11）分布在限位槽（31）的后側。

8.根據權利要求7所述的分切機邊料吹吸一體裝置，其特征在于：所述內螺紋ⅱ（32）分布在限位槽（31）內。

9.根據權利要求1所述的分切機邊料吹吸一體裝置，其特征在于：所述導流槽（11）為10-20個。

技術總結

本技術公開一種用于分切機邊料吹吸一體裝置，包括吹吸力嘴、固定套及導流管，導流管設置在固定套的后側，吹吸力嘴前端向固定套外延伸，吹吸力嘴后端穿過固定套向?qū)Я鞴軆?nèi)延伸；固定套上設有進氣口，固定套與吹吸力嘴之間形成氣流空腔Ⅰ，導流管與吹吸力嘴之間形成氣流空腔Ⅱ，進氣口、氣流空腔Ⅰ、氣流空腔Ⅱ及導流管內腔之間氣流移動的連續通路；吹吸力嘴內腔及導流管內腔之間形成邊料被吸入的連續通路；吹吸力嘴中部呈錐面設置，吹吸力嘴后部外壁上分布有導流槽；固定套與吹吸力嘴之間為活動連接，導流管前部套設在固定套后部的外部，導流管與固定套之間為活動連接。實現不同寬度邊料吹吸處理的有效性和生產能效的節約性。

技術研發人員：張德元,江洪,李章沖

受保護的技術使用者：宜賓麗雅衛生材料科技有限責任公司

技術研發日：20230516

技術公布日：2024/1/15
