本實用新型是一種手動銅箔裁切裝置，屬于銅箔加工設備領域。

背景技術：

銅箔是一種陰質性電解材料，沉淀于電路板基底層上的一層薄的、連續的金屬箔，它作為PCB的導電體。它容易粘合于絕緣層，接受印刷保護層，腐蝕后形成電路圖樣。在電路板制造行業，制作多層板時，需在普通雙面板的上下各壓合一張銅箔，故需要裁切一定尺寸的銅箔供壓合使用，所以對銅箔的裁切處理，是銅箔加工主要工作之一。

現有手動銅箔裁切裝置在安裝銅箔材時，大部分是利用圓柱把銅箔材安裝上，導致安裝時間長，降低加工效率，同時加大人員的工作量，現有手動銅箔裁切裝置上的裁切刀具均是人員手拿刀具，然后利用刻尺進行裁切，裁切效果差，裁切效率低。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種手動銅箔裁切裝置，以解決上述背景技術中提出的問題，本實用新型使用方便，提高加工效率，提高裁切效果，可靠性高。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種手動銅箔裁切裝置，包括安裝機構、裁切平臺、活動機構、固定板以及圓形柱，所述安裝機構左端設有裁切平臺，所述裁切平臺左端設置有活動機構，所述活動機構后方裝配著固定板，所述固定板右端固定著圓形柱，所述圓形柱下方安裝著裁切平臺，所述裁切平臺左端設有固定板，所述安裝機構包括活動圓桿、安裝板、移動板以及彈簧，所述安裝板右端設有彈簧，所述彈簧右端設置有移動板，所述移動板左端固定著活動圓桿，所述活動圓桿裝配在安裝板上，所述安裝板固定在裁切平臺右端，所述安裝板與固定板對稱安裝在裁切平臺左右兩端，所述活動機構包括裁切刀具、活動塊、滑桿以及定位桿，所述裁切刀具下端設有活動塊，所述活動塊裝配在滑桿上，所述活動塊右端設置有定位桿，所述活動塊右側設有裁切平臺，所述定位桿裝配在裁切平臺上方。

進一步地，所述彈簧設有兩個，所述彈簧對稱安裝在活動圓桿前后兩側，所述安裝板通過兩個彈簧與移動板相連接，所述活動圓桿右端穿過安裝板與移動板相連接，所述活動圓桿正左側設有圓形柱。

進一步地，所述裁切平臺上端等距加工有兩個以上裁切槽。

進一步地，所述移動板右端以及裁切刀具上端均安裝有手柄。

進一步地，所述滑桿設有兩個，所述滑桿對稱安裝在活動塊上，所述活動塊通過活動鉸鏈與裁切刀具相連接，所述滑桿通過兩個固定塊與裁切平臺相連接，兩個所述固定塊之間安裝有兩個滑桿。

進一步地，所述定位桿由不銹鋼桿制造而成，且定位桿通過螺栓與活動塊相連接。

本實用新型的有益效果：一種手動銅箔裁切裝置，本實用新型通過添加固定板、圓形柱、活動圓桿、安裝板、移動板以及彈簧，該設計便于安裝銅箔材，提高加工效率，減少人員工作量，解決現有手動銅箔裁切裝置在安裝銅箔材時，大部分是利用圓柱把銅箔材安裝上，導致安裝時間長，降低加工效率，同時加大人員的工作量等問題。

因添加裁切刀具、活動塊、滑桿以及定位桿，該設計可對銅箔進行裁切工作，也方便移動裁切刀具，進而實現把銅箔裁切不同尺寸，同時也對裁切刀具進行定位，提高裁切效果，解決現有手動銅箔裁切裝置上的裁切刀具均是人員手拿刀具，然后利用刻尺進行裁切，裁切效果差，裁切效率低等問題。

因添加裁切槽，該設計方便裁切工作，提高裁切效率，因添加手柄，該設計便于人員使用移動板或裁切刀具，因添加固定塊，該設計實現固定活動機構，因定位桿由不銹鋼桿制造而成，該設計提高使用壽命，本實用新型使用方便，提高加工效率，提高裁切效果，可靠性高。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種手動銅箔裁切裝置的結構示意圖；

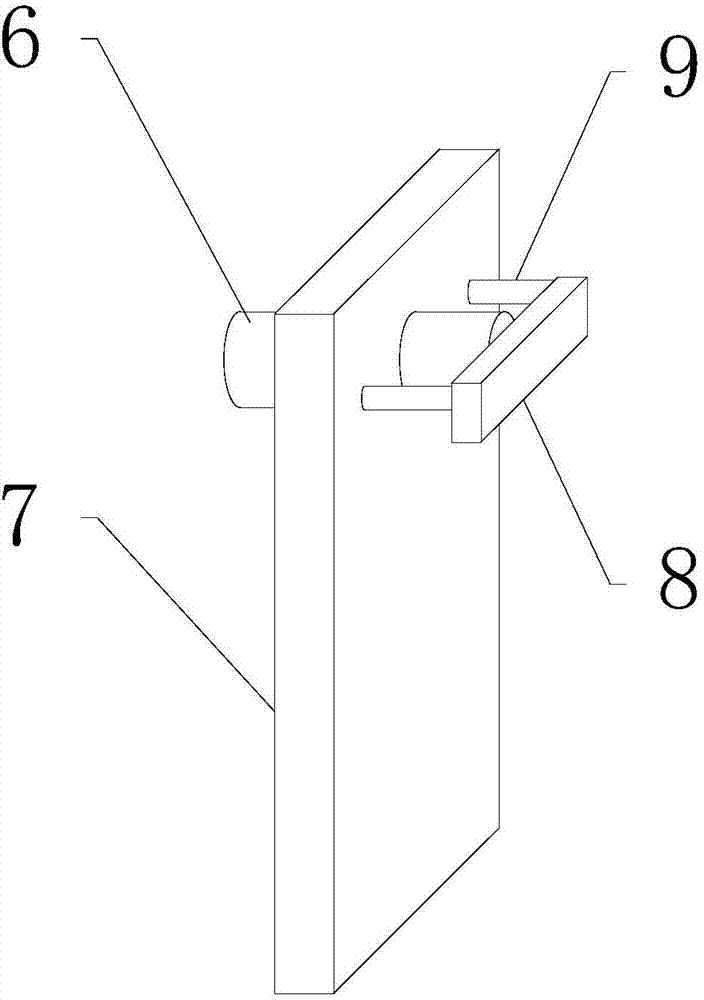

圖2為本實用新型一種手動銅箔裁切裝置中安裝機構的示意圖；

圖3為本實用新型一種手動銅箔裁切裝置中活動機構的示意圖；

圖中：1-安裝機構、2-裁切平臺、3-活動機構、4-固定板、5-圓形柱、6-活動圓桿、7-安裝板、8-移動板、9-彈簧、10-裁切刀具、11-活動塊、12-滑桿、13-定位桿。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1-圖3，本實用新型提供一種技術方案：一種手動銅箔裁切裝置，包括安裝機構1、裁切平臺2、活動機構3、固定板4以及圓形柱5，安裝機構1左端設有裁切平臺2，裁切平臺2左端設置有活動機構3，活動機構3后方裝配著固定板4，固定板4右端固定著圓形柱5，圓形柱5下方安裝著裁切平臺2，裁切平臺2左端設有固定板4。

安裝機構1包括活動圓桿6、安裝板7、移動板8以及彈簧9，安裝板7右端設有彈簧9，彈簧9右端設置有移動板8，移動板8左端固定著活動圓桿6，活動圓桿6裝配在安裝板7上，安裝板7固定在裁切平臺2右端，安裝板7與固定板4對稱安裝在裁切平臺2左右兩端，該設計便于安裝銅箔，提高加工效率。

活動機構3包括裁切刀具10、活動塊11、滑桿12以及定位桿13，裁切刀具10下端設有活動塊11，活動塊11裝配在滑桿12上，活動塊11右端設置有定位桿13，活動塊11右側設有裁切平臺2，定位桿13裝配在裁切平臺2上方，該設計可對裁切刀具進行定位，提高裁切效果。

彈簧9設有兩個，彈簧9對稱安裝在活動圓桿6前后兩側，安裝板7通過兩個彈簧9與移動板8相連接，活動圓桿6右端穿過安裝板7與移動板8相連接，活動圓桿6正左側設有圓形柱5，裁切平臺2上端等距加工有兩個以上裁切槽，移動板8右端以及裁切刀具10上端均安裝有手柄，滑桿12設有兩個，滑桿12對稱安裝在活動塊11上，活動塊11通過活動鉸鏈與裁切刀具10相連接，滑桿12通過兩個固定塊與裁切平臺2相連接，兩個固定塊之間安裝有兩個滑桿12，定位桿13由不銹鋼桿制造而成，且定位桿13通過螺栓與活動塊11相連接。

具體實施方式：進行使用時，首先工作人員對本實用新型進行檢查，檢查是否存在缺陷，如果存在缺陷的話就無法進行使用，此時需要通知維修人員進行維修，如果不存在問題的話就可以進行使用，使用前，工作人員把銅箔材一端插入圓形柱5上，然后工作人員利用手柄向右移動移動板8，移動板8向右移動帶動活動圓桿6向右移動，活動圓桿6向右移動實現活動圓桿6進入安裝板7內部，同時移動板8向右移動實現對彈簧9進行拉伸，然后把銅箔材另一端放入活動圓桿6左側，然后工作人員松開移動板8，移動板8在彈簧9作用下向左移動，移動板8向左移動帶動活動圓桿6向左移動，活動圓桿6向左移動實現活動圓桿6插入銅箔材內，實現安裝工作，該設計解決現有手動銅箔裁切裝置在安裝銅箔材時，大部分是利用圓柱把銅箔材安裝上，導致安裝時間長，降低加工效率，同時加大人員的工作量等問題。

工作人員握住裁切刀具10上端的手柄，然后工作人員左右移動手柄，因活動塊11裝配在滑桿12，所以手柄左右移動實現裁切刀具10左右移動，裁切刀具10左右移動帶動活動塊11左右移動，活動塊11左右移動帶動定位桿13左右移動，當定位桿13移動到需求位置后，工作人員停止移動裁切刀具10，然后工作人員利用手柄向下移動裁切刀具10，實現對銅箔進行裁切工作，該設計解決現有手動銅箔裁切裝置上的裁切刀具10均是人員手拿刀具，然后利用刻尺進行裁切，裁切效果差，裁切效率低等問題。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

1.一種手動銅箔裁切裝置，包括安裝機構、裁切平臺、活動機構、固定板以及圓形柱，其特征在于：所述安裝機構左端設有裁切平臺，所述裁切平臺左端設置有活動機構，所述活動機構后方裝配著固定板，所述固定板右端固定著圓形柱，所述圓形柱下方安裝著裁切平臺，所述裁切平臺左端設有固定板；

所述安裝機構包括活動圓桿、安裝板、移動板以及彈簧，所述安裝板右端設有彈簧，所述彈簧右端設置有移動板，所述移動板左端固定著活動圓桿，所述活動圓桿裝配在安裝板上，所述安裝板固定在裁切平臺右端，所述安裝板與固定板對稱安裝在裁切平臺左右兩端；

所述活動機構包括裁切刀具、活動塊、滑桿以及定位桿，所述裁切刀具下端設有活動塊，所述活動塊裝配在滑桿上，所述活動塊右端設置有定位桿，所述活動塊右側設有裁切平臺，所述定位桿裝配在裁切平臺上方。

2.根據權利要求1所述的一種手動銅箔裁切裝置，其特征在于：所述彈簧設有兩個，所述彈簧對稱安裝在活動圓桿前后兩側，所述安裝板通過兩個彈簧與移動板相連接，所述活動圓桿右端穿過安裝板與移動板相連接，所述活動圓桿正左側設有圓形柱。

3.根據權利要求1所述的一種手動銅箔裁切裝置，其特征在于：所述裁切平臺上端等距加工有兩個以上裁切槽。

4.根據權利要求1所述的一種手動銅箔裁切裝置，其特征在于：所述移動板右端以及裁切刀具上端均安裝有手柄。

5.根據權利要求1所述的一種手動銅箔裁切裝置，其特征在于：所述滑桿設有兩個，所述滑桿對稱安裝在活動塊上，所述活動塊通過活動鉸鏈與裁切刀具相連接，所述滑桿通過兩個固定塊與裁切平臺相連接，兩個所述固定塊之間安裝有兩個滑桿。

6.根據權利要求1所述的一種手動銅箔裁切裝置，其特征在于：所述定位桿由不銹鋼桿制造而成，且定位桿通過螺栓與活動塊相連接。

技術總結

本實用新型提供一種手動銅箔裁切裝置，包括固定板、圓形柱、活動圓桿、安裝板、移動板、彈簧、裁切刀具、活動塊、滑桿以及定位桿，所述固定板右端固定著圓形柱，所述安裝板右端設有彈簧，所述彈簧右端設置有移動板，所述移動板左端固定著活動圓桿，所述安裝板與固定板對稱安裝在裁切平臺左右兩端，該設計便于安裝銅箔材，減少人員工作量，所述裁切刀具下端設有活動塊，所述活動塊裝配在滑桿上，所述活動塊右端設置有定位桿，該設計可對銅箔進行裁切工作，也方便移動裁切刀具，進而實現把銅箔裁切不同尺寸，同時也對裁切刀具進行定位，本實用新型使用方便，提高加工效率，提高裁切效果，可靠性高。

技術研發人員：翟建斌

受保護的技術使用者：東莞市川碩光電科技有限公司

文檔號碼：201720218663

技術研發日：2017.03.07

技術公布日：2017.12.01
