1.本實用新型涉及刀槽輥技術領域，具體為一種便于更換幅寬的改裝刀槽輥。

背景技術：

2.分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于：無紡布；云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布，紙張，絕緣材料、云母帶、薄膜等等)的分切。

3.現有的分切機刀輥上僅有一個刀槽，幅寬不同的銅箔分切時，需要更換不同的刀輥，而刀輥在更換時需要從機列上抬下來調整，人員操作不方便而且容易出現安全隱患。

4.針對上述問題。為此，提出一種便于更換幅寬的改裝刀槽輥。

技術實現要素：

5.本實用新型的目的在于提供一種便于更換幅寬的改裝刀槽輥，在圍板的表面開設有多組刀槽，通過刀槽即可方便不同幅寬的銅箔進行分切，且刀槽在長時間的使用后出現磨損時，由于圍板是纏繞于旋轉輥軸外表面，因此可拆卸更換，方便操作，從而解決了上述背景技術中的問題。

6.為實現上述目的，本實用新型提供如下技術方案：一種便于更換幅寬的改裝刀槽輥，包括分切機和分切機上端軸接有旋轉輥組件，所述旋轉輥組件包括旋轉輥軸和旋轉輥軸外表面開設有安裝槽，安裝槽內腔設置有插接塊，插接塊上端設置有圍板，圍板外表面開設有刀槽。

7.優選的，所述安裝槽內腔底面設置有螺紋桿，安裝槽底面向下開設有旋轉槽，旋轉槽內腔底面軸接有蝸輪，蝸輪外表面一側設置有蝸桿。

8.優選的，所述旋轉輥軸外表面一端設置有六棱塊，六棱塊背面與蝸桿一端相連。

9.優選的，所述插接塊底面向上凹陷開設有螺紋孔。

10.優選的，所述螺紋桿內腔向下延伸至底面開設有矩形槽，矩形槽內腔設置有彈簧。

11.優選的，所述矩形槽內腔設置有矩形板，矩形板下端設置有旋轉軸，旋轉軸下端與蝸輪上端相連。

12.優選的，所述圍板底面邊緣兩側分別設置有插接塊。

13.優選的，所述螺紋孔與螺紋桿螺紋連接。

14.與現有技術相比，本實用新型的有益效果如下：

15.1、本實用新型提出的一種便于更換幅寬的改裝刀槽輥，在圍板的表面開設有多組刀槽，通過刀槽即可方便不同幅寬的銅箔進行分切，且刀槽在長時間的使用后出現磨損時，由于圍板是纏繞于旋轉輥軸外表面，因此可拆卸更換，方便操作。

16.2、本實用新型提出的一種便于更換幅寬的改裝刀槽輥，在圍板需要進行更換時，此時圍板底面設置的插接塊即可插接于安裝槽內腔，隨后通過工具帶動六棱塊進行旋轉，

六棱塊旋轉后即可帶動蝸桿進行旋轉，蝸桿旋轉后從而使蝸輪進行旋轉，蝸輪旋轉后即可通過旋轉軸帶動螺紋桿進行旋轉，螺紋桿旋轉后即可旋入螺紋孔內腔，進而起到固定的效果。

附圖說明

17.圖1為本實用新型的整體結構示意圖；

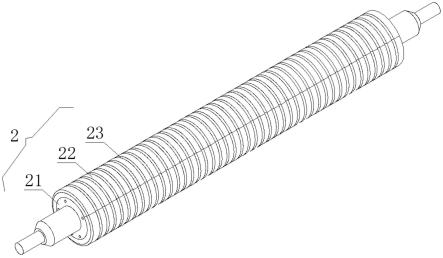

18.圖2為本實用新型的旋轉輥組件結構示意圖；

19.圖3為本實用新型的旋轉輥軸結構示意圖；

20.圖4為本實用新型的圖3中a處放大結構示意圖；

21.圖5為本實用新型的旋轉輥軸正視內部結構示意圖；

22.圖6為本實用新型的圖5中b處放大結構示意圖；

23.圖7為本實用新型的圍板結構示意圖；

24.圖8為本實用新型的圍板展開正視內部結構示意圖。

25.圖中：1、分切機；2、旋轉輥組件；21、旋轉輥軸；211、安裝槽；212、六棱塊；2121、蝸桿；213、螺紋桿；2131、矩形槽；2132、彈簧；2133、矩形板；2134、旋轉軸；2135、蝸輪；214、旋轉槽；22、圍板；23、刀槽；24、插接塊；25、螺紋孔。

具體實施方式

26.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

27.為進一步了解本實用新型的內容，結合附圖對本實用新型作詳細描述。

28.結合圖1，本實用新型的一種便于更換幅寬的改裝刀槽輥，包括分切機1和分切機1上端軸接有旋轉輥組件2。

29.下面結合實施例對本實用新型作進一步的描述。

30.實施例1：

31.請參閱圖1-3和圖7，旋轉輥組件2包括旋轉輥軸21和旋轉輥軸21外表面開設有安裝槽211，安裝槽211內腔設置有插接塊24，插接塊24上端設置有圍板22，圍板22外表面開設有刀槽23。

32.工作過程：在圍板22的表面開設有多組刀槽23，通過刀槽23即可方便不同幅寬的銅箔進行分切，且刀槽23在長時間的使用后出現磨損時，由于圍板22是纏繞于旋轉輥軸21外表面，因此可拆卸更換，方便操作。

33.實施例2：

34.請參閱圖2-8，安裝槽211內腔底面設置有螺紋桿213，安裝槽211底面向下開設有旋轉槽214，旋轉槽214內腔底面軸接有蝸輪2135，蝸輪2135外表面一側設置有蝸桿2121，旋轉輥軸21外表面一端設置有六棱塊212，六棱塊212背面與蝸桿2121一端相連，插接塊24底面向上凹陷開設有螺紋孔25，螺紋孔25與螺紋桿213螺紋連接，螺紋桿213內腔向下延伸至底面開設有矩形槽2131，矩形槽2131內腔設置有彈簧2132，矩形槽2131內腔設置有矩形板

2133，矩形板2133下端設置有旋轉軸2134，旋轉軸2134下端與蝸輪2135上端相連，圍板22底面邊緣兩側分別設置有插接塊24。

35.工作過程：在圍板22需要進行更換時，此時圍板22底面設置的插接塊24即可插接于安裝槽211內腔，隨后通過工具帶動六棱塊212進行旋轉，六棱塊212旋轉后即可帶動蝸桿2121進行旋轉，蝸桿2121旋轉后從而使蝸輪2135進行旋轉，蝸輪2135旋轉后即可通過旋轉軸2134帶動螺紋桿213進行旋轉，螺紋桿213旋轉后即可旋入螺紋孔25內腔，進而起到固定的效果。

36.綜上所述：本實用新型的一種便于更換幅寬的改裝刀槽輥，在圍板22的表面開設有多組刀槽23，通過刀槽23即可方便不同幅寬的銅箔進行分切，且刀槽23在長時間的使用后出現磨損時，由于圍板22是纏繞于旋轉輥軸21外表面，因此可拆卸更換，方便操作，在圍板22需要進行更換時，此時圍板22底面設置的插接塊24即可插接于安裝槽211內腔，隨后通過工具帶動六棱塊212進行旋轉，六棱塊212旋轉后即可帶動蝸桿2121進行旋轉，蝸桿2121旋轉后從而使蝸輪2135進行旋轉，蝸輪2135旋轉后即可通過旋轉軸2134帶動螺紋桿213進行旋轉，螺紋桿213旋轉后即可旋入螺紋孔25內腔，進而起到固定的效果。

37.需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。

38.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種便于更換幅寬的改裝刀槽輥，包括分切機(1)和分切機(1)上端軸接有旋轉輥組件(2)，其特征在于：所述旋轉輥組件(2)包括旋轉輥軸(21)和旋轉輥軸(21)外表面開設有安裝槽(211)，安裝槽(211)內腔設置有插接塊(24)，插接塊(24)上端設置有圍板(22)，圍板(22)外表面開設有刀槽(23)。2.根據權利要求1所述的一種便于更換幅寬的改裝刀槽輥，其特征在于：所述安裝槽(211)內腔底面設置有螺紋桿(213)，安裝槽(211)底面向下開設有旋轉槽(214)，旋轉槽(214)內腔底面軸接有蝸輪(2135)，蝸輪(2135)外表面一側設置有蝸桿(2121)。3.根據權利要求2所述的一種便于更換幅寬的改裝刀槽輥，其特征在于：所述旋轉輥軸(21)外表面一端設置有六棱塊(212)，六棱塊(212)背面與蝸桿(2121)一端相連。4.根據權利要求3所述的一種便于更換幅寬的改裝刀槽輥，其特征在于：所述插接塊(24)底面向上凹陷開設有螺紋孔(25)。5.根據權利要求4所述的一種便于更換幅寬的改裝刀槽輥，其特征在于：所述螺紋桿(213)內腔向下延伸至底面開設有矩形槽(2131)，矩形槽(2131)內腔設置有彈簧(2132)。6.根據權利要求5所述的一種便于更換幅寬的改裝刀槽輥，其特征在于：所述矩形槽(2131)內腔設置有矩形板(2133)，矩形板(2133)下端設置有旋轉軸(2134)，旋轉軸(2134)下端與蝸輪(2135)上端相連。7.根據權利要求6所述的一種便于更換幅寬的改裝刀槽輥，其特征在于：所述圍板(22)底面邊緣兩側分別設置有插接塊(24)。8.根據權利要求7所述的一種便于更換幅寬的改裝刀槽輥，其特征在于：所述螺紋孔(25)與螺紋桿(213)螺紋連接。

技術總結

本實用新型涉及刀槽輥技術領域，包括分切機和分切機上端軸接有旋轉輥組件，旋轉輥組件包括旋轉輥軸和旋轉輥軸外表面開設有安裝槽，安裝槽內腔設置有插接塊，插接塊上端設置有圍板，圍板外表面開設有刀槽，公開了一種便于更換幅寬的改裝刀槽輥，本實用新型解決了刀輥不能根據不同幅寬的銅箔進行分切的問題，在圍板的表面開設有多組刀槽，通過刀槽即可方便不同幅寬的銅箔進行分切，且刀槽在長時間的使用后出現磨損時，由于圍板是纏繞于旋轉輥軸外表面，因此可拆卸更換，方便操作。方便操作。方便操作。

技術研發人員：曹福強 李偉 陳俊生 許曉諾 曹凱 鄭武杰 李江龍

受保護的技術使用者：山東合盛銅業有限公司

技術研發日：2022.03.17

技術公布日：2022/6/27
