本實用新型涉及紙張切割設備技術領域，尤其涉及一種自動調刀紙張分切機。

背景技術：

紙張分切機是將寬幅卷筒紙分切并復卷成寬度不等，直徑大小不等卷材的紙張加工設備。廣泛用于紙張加工界或印前印后的機械設備。

傳統的紙張分切機不能自動的調節圓形切刀的位置，從而使得紙張的分切寬度固定不變，并且每次對圓形切刀進行調節，都需要人工對設備進行拆卸進行調節，耽誤了工作時間，降低了工作效率。為此，我們提出一種自動調刀紙張分切機。

技術實現要素：

本實用新型提供一種自動調刀紙張分切機，通過控制面板，可有效的控制直線導軌線性滑臺組上的滑塊靈活的運行，進而能夠?qū)瑝K上的支架進行調節，使得支架上的驅動電機帶動圓形切刀對經過支撐導輥表面的紙張進行分切，由于采用多組直線導軌線性滑臺組，進而能夠通過控制面板靈活的對紙張的寬度進行分切。

本實用新型提供的具體技術方案如下：

本實用新型提供的一種自動調刀紙張分切機，包括機架、防護罩、出料窗口和進料窗口，所述機架頂部固定連接有防護罩，所述防護罩一側表面開設有出料窗口，所述防護罩另一側表面開設有進料窗口，所述防護罩內腔安裝有固定架，且固定架底部與機架頂部表面拆卸相連，所述固定架兩側表面均拆卸連接有直線導軌線性滑臺組，所述直線導軌線性滑臺組底部一側表面拆卸連接有支架，所述支架外壁一側表面固定連接有驅動電機，所述支架內腔安裝有圓形切刀，且圓形切刀通過轉軸與支架相連，所述圓形切刀底部一側安裝有支撐導輥，所述固定架另一側表面安裝有輸送導輥，且輸送導輥具體設置有若干組，所述出料窗口頂部一側安裝有控制面板。

可選的，所述直線導軌線性滑臺組具體安裝有四組。

可選的，所述驅動電機輸出端與圓形切刀上的轉軸相連。

可選的，所述支撐導輥和輸送導輥均通過轉軸與固定架活動相連。

可選的，所述出料窗口兩側均安裝有l(wèi)ed燈，所述控制面板一側安裝有開關。

可選的，所述機架一側表面固定連接有收卷裝置安裝板，所述機架另一側表面固定連接有放卷裝置安裝板。

可選的，所述控制面板通過導線分別與直線導軌線性滑臺組、驅動電機、led燈和開關電性相連。

本實用新型的有益效果如下：

1、本實用新型通過機架和防護罩，可有效的為設備提供安裝空間，通過固定架，可有效的對安裝在表面的設備提供穩定基礎，當需要對紙張進行分切時，通過進料窗口，可有效的將紙張輸送至防護罩中，通過輸送導輥，可有效的對輸送過來的紙張進行引導，進而能夠?qū)⒓垙埰椒€(wěn)的輸送至支撐導輥上。

2、通過控制面板，可有效的控制直線導軌線性滑臺組上的滑塊靈活的運行，使得能夠?qū)χЪ艿奈恢眠M(jìn)行調節，通過驅動電機，可有效的帶動圓形切刀高速的轉動，從而能夠?qū)?jīng)過支撐導輥表面的紙張進行分切，由于設置有多組直線導軌線性滑臺組，進而能夠根據需求通過控制面板自動調節圓形切刀的位置，以便于能夠控制紙張分切的寬度，并且又能通過出料窗口將分切好的紙張輸送出來。

3、通過led燈，可有效的便于工作人員觀察分切后紙張出料情況，通過開關，可有效的控制設備的開啟與關閉，通過收卷裝置安裝板和放卷裝置安裝板，可分別安裝收卷裝置和放卷裝置，以便于為分切機提供原料。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

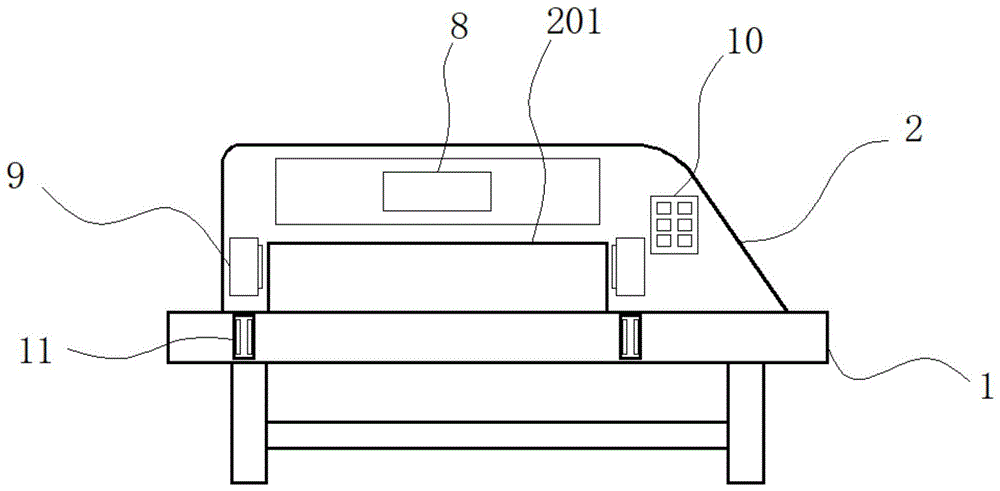

圖1為本實用新型實施例的一種自動調刀紙張分切機的整體結構示意圖；

圖2為本實用新型實施例的一種自動調刀紙張分切機的內部結構示意圖；

圖3為本實用新型實施例的一種自動調刀紙張分切機的內部側面結構示意圖；

圖4為本實用新型實施例的一種自動調刀紙張分切機的直線導軌線性滑臺組整體結構示意圖。

圖中：1、機架；2、防護罩；201、出料窗口；202、進料窗口；3、固定架；4、直線導軌線性滑臺組；5、支架；501、驅動電機；502、圓形切刀；6、支撐導輥；7、輸送導輥；8、控制面板；9、led燈；10、開關；11、收卷裝置安裝板；12、放卷裝置安裝板。

具體實施方式

為了使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型作進一步地詳細描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

下面將結合圖1～圖4對本實用新型實施例的一種自動調刀紙張分切機進行詳細的說明。

參考圖1、圖2、圖3和圖4所示，本實用新型實施例提供的一種自動調刀紙張分切機，包括機架1、防護罩2、出料窗口201和進料窗口202，所述機架1頂部固定連接有防護罩2，所述防護罩2一側表面開設有出料窗口201，所述防護罩2另一側表面開設有進料窗口202，所述防護罩2內腔安裝有固定架3，且固定架3底部與機架1頂部表面拆卸相連，所述固定架3兩側表面均拆卸連接有直線導軌線性滑臺組4，所述直線導軌線性滑臺組4底部一側表面拆卸連接有支架5，所述支架5外壁一側表面固定連接有驅動電機501，所述支架5內腔安裝有圓形切刀502，且圓形切刀502通過轉軸與支架5相連，所述圓形切刀502底部一側安裝有支撐導輥6，所述固定架3另一側表面安裝有輸送導輥7，且輸送導輥7具體設置有若干組，所述出料窗口201頂部一側安裝有控制面板8。其中，通過控制面板8，可有效的控制直線導軌線性滑臺組4上的滑塊靈活的運行，進而能夠?qū)瑝K上的支架5進行調節，使得支架5上的驅動電機501帶動圓形切刀502對經過支撐導輥6表面的紙張進行分切，由于采用多組直線導軌線性滑臺組4，進而能夠通過控制面板8靈活的對紙張的寬度進行分切。

參考圖2和圖3所示，本實用新型實施例提供的一種自動調刀紙張分切機粉碎裝置，所述直線導軌線性滑臺組4具體安裝有四組。

參照?qǐng)D1和圖2所示，本實用新型實施例提供的一種自動調刀紙張分切機，所述驅動電機501輸出端與圓形切刀502上的轉軸相連。

參照?qǐng)D1和圖3所示，本實用新型實施例提供的一種自動調刀紙張分切機，所述支撐導輥6和輸送導輥7均通過轉軸與固定架3活動相連。其中，通過固定架3，可有效的為支撐導輥6和輸送導輥7提供穩定的支撐。

參照?qǐng)D4所示，本實用新型實施例提供的一種自動調刀紙張分切機，所述出料窗口201兩側均安裝有l(wèi)ed燈9，所述控制面板8一側安裝有開關10。其中，通過led燈9，可有效的便于工作人員觀察分切后紙張出料情況，通過開關10，可有效的控制設備的開啟與關閉。

參照?qǐng)D3所示，本實用新型實施例提供的一種自動調刀紙張分切機，所述機架1一側表面固定連接有收卷裝置安裝板11，所述機架1另一側表面固定連接有放卷裝置安裝板12。其中，通過收卷裝置安裝板11和放卷裝置安裝板12，可分別安裝收卷裝置和放卷裝置，以便于為分切機提供原料。

參照?qǐng)D圖1、圖2和圖3所示，本實用新型實施例提供的一種自動調刀紙張分切機蓋板，所述控制面板8通過導線分別與直線導軌線性滑臺組4、驅動電機501、led燈9和開關10電性相連。

本實用新型實施例提供一種自動調刀紙張分切機，通過機架1和防護罩2，可有效的為設備提供安裝空間，通過固定架3，可有效的對安裝在表面的設備提供穩定基礎，當需要對紙張進行分切時，通過進料窗口202，可有效的將紙張輸送至防護罩2中，通過輸送導輥7，可有效的對輸送過來的紙張進行引導，進而能夠?qū)⒓垙埰椒€(wěn)的輸送至支撐導輥6上，通過控制面板8，可有效的控制直線導軌線性滑臺組4上的滑塊靈活的運行，使得能夠?qū)χЪ?的位置進行調節，通過驅動電機501，可有效的帶動圓形切刀502高速的轉動，從而能夠?qū)?jīng)過支撐導輥6表面的紙張進行分切，由于設置有多組直線導軌線性滑臺組4，進而能夠根據需求通過控制面板8自動調節圓形切刀502的位置，以便于能夠控制紙張分切的寬度，并且又能通過出料窗口201將分切好的紙張輸送出來，通過led燈9，可有效的便于工作人員觀察分切后紙張出料情況，通過開關10，可有效的控制設備的開啟與關閉，通過收卷裝置安裝板11和放卷裝置安裝板12，可分別安裝收卷裝置和放卷裝置，以便于為分切機提供原料。

需要說明的是，本實用新型為一種自動調刀紙張分切機，包括機架1、防護罩2、出料窗口201、進料窗口202、固定架3、型號為fsl40的直線導軌線性滑臺組4、支架5、型號為5ik120rgn-cf的驅動電機501、圓形切刀502、支撐導輥6、輸送導輥7、型號為simatics7-1200的控制面板8、led燈9、開關10、收卷裝置安裝板11和放卷裝置安裝板12，部件均為通用標準件或本領域技術人員知曉的部件，其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知。

顯然，本領域的技術人員可以對本實用新型實施例進行各種改動和變型而不脫離本實用新型實施例的精神和范圍。這樣，倘若本實用新型實施例的這些修改和變型屬于本實用新型權利要求及其等同技術的范圍之內，則本實用新型也意圖包含這些改動和變型在內。

技術特征：

1.一種自動調刀紙張分切機，包括機架、防護罩、出料窗口和進料窗口，所述機架頂部固定連接有防護罩，所述防護罩一側表面開設有出料窗口，所述防護罩另一側表面開設有進料窗口，其特征在于，所述防護罩內腔安裝有固定架，且固定架底部與機架頂部表面拆卸相連，所述固定架兩側表面均拆卸連接有直線導軌線性滑臺組，所述直線導軌線性滑臺組底部一側表面拆卸連接有支架，所述支架外壁一側表面固定連接有驅動電機，所述支架內腔安裝有圓形切刀，且圓形切刀通過轉軸與支架相連，所述圓形切刀底部一側安裝有支撐導輥，所述固定架另一側表面安裝有輸送導輥，且輸送導輥具體設置有若干組，所述出料窗口頂部一側安裝有控制面板。

2.根據權利要求1所述的一種自動調刀紙張分切機，其特征在于，所述直線導軌線性滑臺組具體安裝有四組。

3.根據權利要求1所述的一種自動調刀紙張分切機，其特征在于，所述驅動電機輸出端與圓形切刀上的轉軸相連。

4.根據權利要求1所述的一種自動調刀紙張分切機，其特征在于，所述支撐導輥和輸送導輥均通過轉軸與固定架活動相連。

5.根據權利要求1所述的一種自動調刀紙張分切機，其特征在于，所述出料窗口兩側均安裝有l(wèi)ed燈，所述控制面板一側安裝有開關。

6.根據權利要求1所述的一種自動調刀紙張分切機，其特征在于，所述機架一側表面固定連接有收卷裝置安裝板，所述機架另一側表面固定連接有放卷裝置安裝板。

7.根據權利要求1所述的一種自動調刀紙張分切機，其特征在于，所述控制面板通過導線分別與直線導軌線性滑臺組、驅動電機、led燈和開關電性相連。

技術總結

本實用新型公開了一種自動調刀紙張分切機，屬于紙張切割設備技術領域，包括機架、防護罩、出料窗口和進料窗口，所述機架頂部固定連接有防護罩，所述防護罩一側表面開設有出料窗口，所述防護罩另一側表面開設有進料窗口，所述防護罩內腔安裝有固定架，且固定架底部與機架頂部表面拆卸相連，所述固定架兩側表面均拆卸連接有直線導軌線性滑臺組。本實用新型通過控制面板，可有效的控制直線導軌線性滑臺組上的滑塊靈活的運行，進而能夠?qū)瑝K上的支架進行調節，使得支架上的驅動電機帶動圓形切刀對經過支撐導輥表面的紙張進行分切，由于采用多組直線導軌線性滑臺組，進而能夠通過控制面板靈活的對紙張的寬度進行分切。

技術研發人員：嚴斌;黃武;黃珍桂

受保護的技術使用者：佛山市騰凱包裝材料有限公司

技術研發日：2019.05.13

技術公布日：2019.12.24
