【專利摘要】本實用新型公開了一種鋰電隔膜分切機，包括有糾邊平臺機構，糾邊平臺機構上端裝設有氣漲軸放卷機構，氣漲軸放卷機構右側上端裝設有瑕疵檢測平臺，瑕疵檢測平臺右側下端裝設有過渡機構，過渡機構右端裝設有收卷機構，收卷機構包括有收卷機架，收卷機架上端裝設有收卷主輥，收卷主輥左右兩側裝設有滑差環鎖緊裝置，收卷主輥裝設有隔膜反面劃切機構、隔膜正面劃切機構，隔膜反面劃切機構與隔膜正面劃切機構下端裝設有滾輪主傳動機構，隔膜正面劃切機構右側裝設有圓刀滾切裝置。本實用新型能達到零張力放卷，隔膜收卷穩定，端面整齊，消除膜表面的皺紋條紋.使分切收卷后隔膜表面更平整，可以滿足客戶的不同需求，能過在鋰電池行業得到廣泛應用。

【專利說明】

一種鋰電隔膜分切機

技術領域

[0001]本實用新型涉及分切機技術領域，尤其涉及一種鋰電隔膜分切機。

【背景技術】

[0002]隨著新能源行業快速發展，鋰電池隔膜和汽車動力電池隔膜生產需求大，越來越多的廠家使用國產隔膜，鋰電池需要的隔膜依電池規格需分切相應的寬度，分切的隔膜有干法膜，濕法膜，陶瓷膜，分切要求速度快，側面整齊，收卷張力小，隔膜分切機是生產鋰電池不可缺少的設備。

[0003]目前市場上的隔膜分切機分為兩種，一種是進口機械，分切速度快.效果好，價格昂貴，很少有公司愿意購買，另一種是利用包裝材料設備改裝的，分切效果差，隔膜側面不齊，張力過大，雖然分切的隔膜之前大致可以滿足使用，但目前市場對鋰電的容量要求越來越高，所以必須對鋰電的生產工序都要嚴格控制，隔膜分切就是生產鋰電材料的源頭之一。

【實用新型內容】

[0004]本實用新型的目的在于針對現有技術的不足而提供一種鋰電隔膜分切機，該鋰電隔膜分切機采用收放卷徑同步運轉，能達到零張力放卷，隔膜收卷穩定，端面整齊，隔膜在放卷過程中有效的釋放母卷中的內應力，消除膜表面的皺紋條紋.使分切收卷后隔膜表面更平整，本機械設計中有三種分切結構，分別為劃刀正面下刀，劃刀反面下刀，圓刀滾切，可以滿足客戶的不同需求，能過在鋰電池行業得到廣泛應用。

[0005]為達到上述目的，本實用新型通過以下技術方案來實現。

[0006]—種鋰電隔膜分切機，包括有可左右平移的糾邊平臺機構，糾邊平臺機構上端裝設有氣漲軸放卷機構，氣漲軸放卷機構右側上端裝設有瑕疵檢測平臺，瑕疵檢測平臺右側下端裝設有呈水平布置的過渡機構，過渡機構右端裝設有收卷機構，收卷機構包括有收卷機架，收卷機架上端裝設有呈水平布置的收卷主輥，收卷主輥左右兩側裝設有滑差環鎖緊裝置，收卷主輥左側下端裝設有隔膜反面劃切機構、右側下端裝設有隔膜正面劃切機構，隔膜反面劃切機構與隔膜正面劃切機構下端裝設有滾輪主傳動機構，隔膜正面劃切機構右側裝設有圓刀滾切裝置。

[0007]其中，所述氣漲軸放卷機構裝設有左氣漲軸及右氣漲軸。

[0008]其中，所述瑕疵檢測平臺裝設有瑕疵檢測裝置。

[0009]其中，所述收卷機構上端裝設有呈水平布置的除靜電裝置。

[0010]其中，所述滑差環鎖緊裝置通過獨立臂裝設于所述收卷機架上端。

[0011 ]其中，所述滾輪主傳動機構裝設有至少五個主動輥。

[0012]其中，所述收卷主輥的材料為三元乙炳膠。

[0013]本實用新型的有益效果為:本實用新型所述的一種鋰電隔膜分切機，包括有可左右平移的糾邊平臺機構，糾邊平臺機構上端裝設有氣漲軸放卷機構，氣漲軸放卷機構右側上端裝設有瑕疵檢測平臺，瑕疵檢測平臺右側下端裝設有呈水平布置的過渡機構，過渡機構右端裝設有收卷機構，收卷機構包括有收卷機架，收卷機架上端裝設有呈水平布置的收卷主輥，收卷主輥左右兩側裝設有滑差環鎖緊裝置，收卷主輥左側下端裝設有隔膜反面劃切機構、右側下端裝設有隔膜正面劃切機構，隔膜反面劃切機構與隔膜正面劃切機構下端裝設有滾輪主傳動機構，隔膜正面劃切機構右側裝設有圓刀滾切裝置。本實用新型采用收放卷徑同步運轉，能達到零張力放卷，隔膜收卷穩定，端面整齊，隔膜在放卷過程中有效的釋放母卷中的內應力，消除膜表面的皺紋條紋.使分切收卷后隔膜表面更平整，本機械設計中有三種分切結構，分別為劃刀正面下刀，劃刀反面下刀，圓刀滾切，可以滿足客戶的不同需求，能過在鋰電池行業得到廣泛應用。

【附圖說明】

[0014]下面利用附圖來對本實用新型進行進一步的說明，但是附圖中的實施例不構成對本實用新型的任何限制。

[0015]圖1為本實用新型的結構不意圖；

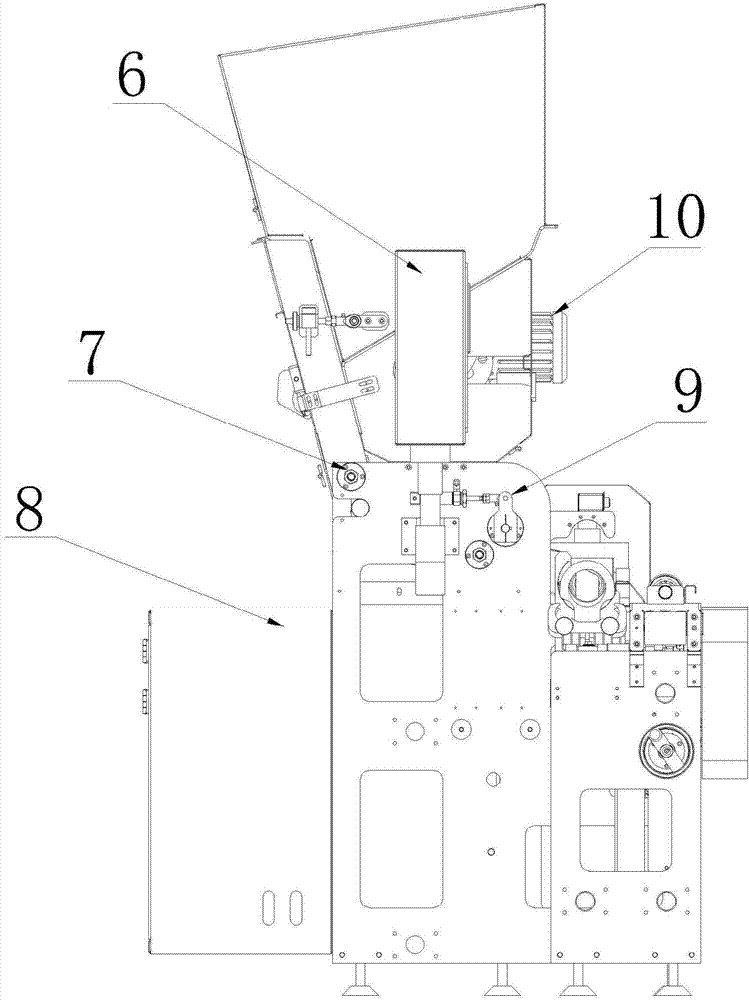

[0016]圖2為本實用新型的另一視角的結構示意圖。

【具體實施方式】

[0017]下面結合具體的實施方式來對本實用新型進行說明。

[0018]如圖1-2所示，一種鋰電隔膜分切機，包括有可左右平移的糾邊平臺機構I，糾邊平臺機構I上端裝設有氣漲軸放卷機構2，氣漲軸放卷機構2右側上端裝設有瑕疵檢測平臺3，瑕疵檢測平臺3右側下端裝設有呈水平布置的過渡機構4，過渡機構4右端裝設有收卷機構5，收卷機構5包括有收卷機架51，收卷機架51上端裝設有呈水平布置的收卷主輥52，收卷主輥52左右兩側裝設有滑差環鎖緊裝置53，收卷主輥52左側下端裝設有隔膜反面劃切機構54、右側下端裝設有隔膜正面劃切機構55，隔膜反面劃切機構54與隔膜正面劃切機構55下端裝設有滾輪主傳動機構56，隔膜正面劃切機構55右側裝設有圓刀滾切裝置57。

[0019]進一步的，所述氣漲軸放卷機構2裝設有左氣漲軸21及右氣漲軸22，把膜卷漲緊同心，放卷伺服馬達與收卷同步工作。

[0020]進一步的，所述瑕疵檢測平臺3裝設有瑕疵檢測裝置31，能在隔膜高速運轉時，快速檢測隔膜表面有無缺陷，實時辨別結果。

[0021]進一步的，所述收卷機構5上端裝設有呈水平布置的除靜電裝置58，可以消除隔膜上的靜電。

[0022]進一步的，所述滑差環鎖緊裝置53通過獨立臂531裝設于所述收卷機架51上端，滑差環能將收卷紙筒漲緊，保證在高速運轉過程中紙筒不松動，獨立臂531的設計原理，收卷張力可以獨立受控于獨立臂531自身的重量，能夠在不拉伸隔膜的前提下提供卷取張力。

[0023]進一步的，所述滾輪主傳動機構56裝設有至少五個主動輥561，保證隔膜勻速傳動。

[0024]進一步的，所述收卷主棍52的材料為三元乙炳膠，對隔膜有一定的吸附力，有定位隔膜的作用，獨立臂531壓下，紙筒緊貼大膠輥被動收卷。

[0025]需更進一步的解釋，本實用新型采用收放卷徑同步運轉，能達到零張力放卷，隔膜收卷穩定，端面整齊，隔膜在放卷過程中有效的釋放母卷中的內應力，消除膜表面的皺紋條紋.使分切收卷后隔膜表面更平整;本實用新型設計中有三種分切結構，分別為隔膜反面劃切機構54、隔膜正面劃切機構55及圓刀滾切裝置57，其中隔膜反面劃切機構54當陶瓷隔膜分切收卷有方向時，可以從隔膜的反面劃切，隔膜正面劃切機構55當陶瓷隔膜分切收卷有方向時，可以從隔膜的正面劃切，圓刀滾切裝置57有上下圓刀，滾動分切，對隔膜分切處沒有拉傷，外觀良好，可以滿足客戶的不同需求，能過在鋰電池行業得到廣泛應用。

[0026]以上內容僅為本實用新型的較佳實施例，對于本領域的普通技術人員，依據本實用新型的思想，在【具體實施方式】及應用范圍上均會有改變之處，本說明書內容不應理解為對本實用新型的限制。

【主權項】

1.一種鋰電隔膜分切機，其特征在于:包括有可左右平移的糾邊平臺機構(I)，糾邊平臺機構(I)上端裝設有氣漲軸放卷機構(2)，氣漲軸放卷機構(2)右側上端裝設有瑕疵檢測平臺(3)，瑕疵檢測平臺(3)右側下端裝設有呈水平布置的過渡機構(4)，過渡機構(4)右端裝設有收卷機構(5)，收卷機構(5)包括有收卷機架(51)，收卷機架(51)上端裝設有呈水平布置的收卷主輥(52)，收卷主輥(52)左右兩側裝設有滑差環鎖緊裝置(53)，收卷主輥(52)左側下端裝設有隔膜反面劃切機構(54)、右側下端裝設有隔膜正面劃切機構(55)，隔膜反面劃切機構(54)與隔膜正面劃切機構(55)下端裝設有滾輪主傳動機構(56)，隔膜正面劃切機構(55)右側裝設有圓刀滾切裝置(57)。2.根據權利要求1所述的一種鋰電隔膜分切機，其特征在于:所述氣漲軸放卷機構(2)裝設有左氣漲軸(21)及右氣漲軸(22)。3.根據權利要求1所述的一種鋰電隔膜分切機，其特征在于:所述瑕疵檢測平臺(3)裝設有瑕疵檢測裝置(31)。4.根據權利要求1所述的一種鋰電隔膜分切機，其特征在于:所述收卷機構(5)上端裝設有呈水平布置的除靜電裝置(58)。5.根據權利要求1所述的一種鋰電隔膜分切機，其特征在于:所述滑差環鎖緊裝置(53)通過獨立臂(531)裝設于所述收卷機架(51)上端。6.根據權利要求1所述的一種鋰電隔膜分切機，其特征在于:所述滾輪主傳動機構(56)裝設有至少五個主動輥(561)。7.根據權利要求1所述的一種鋰電隔膜分切機，其特征在于:所述收卷主輥(52)的材料為三元乙炳膠。

【文檔編號】B65H35/02GK205526949SQ201620197675

【公開日】2016年8月31日

【申請日】2016年3月15日

【發明人】王發明

【申請人】東莞市凱進機械電子有限公司
