本技術涉及分切頭，尤其涉及一種基于收銀紙生產的分切機上料裝置。

背景技術：

1、收銀紙，顧名思義，它是指收銀機里使用的記錄收銀明細的紙卷，主要用于向顧客提供購物明細清單，用完后可更換，在收銀紙生產過程中，需要將大卷的收銀紙分切成小卷，使其可以適用于不同的收銀打印機使用，現有技術中，通過收銀紙分切頭進行分切。

2、目前的分切頭不會對收銀紙進行限制，容易在分切過程中收銀紙移動，造成收銀紙錯誤的分切，增加生產成本，在一筒收銀紙用完時，需要人工將紙筒取下，不便對空紙筒進行回收，增加人工拿取空紙筒的麻煩。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種基于收銀紙生產的分切機上料裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種基于收銀紙生產的分切機上料裝置，包括底座，所述底座頂端兩側均固定連接有框架，所述框架內壁底部均轉動連接有轉軸，右側所述框架后端右側固定連接有電機，右側所述轉軸后端固定連接在電機的驅動端，所述轉軸的桿體外壁均固定連接有柔性管，所述轉軸前端均固定連接有同向輪，所述同向輪通過皮帶相連，所述框架頂端均固定連接有液壓桿，所述液壓桿驅動端貫穿框架的內壁且均固定連接有升降板和固定輪，所述升降板相對一端均固定連接有u型板，所述u型板底端均固定連接有固定塊，所述底座頂端左側固定連接有固定板，所述固定板前端均固定連接有多個伸縮桿，所述伸縮桿驅動端固定連接有半圓筒。

3、作為上述技術方案的進一步描述：

4、所述底座頂端固定連接有操作臺。

5、作為上述技術方案的進一步描述：

6、所述柔性管表面均轉動連接在底座頂端。

7、作為上述技術方案的進一步描述：

8、所述同向輪前端均轉動連接在框架前端內壁上。

9、作為上述技術方案的進一步描述：

10、所述固定板前端對應伸縮桿的內側固定連接有掛柱。

11、作為上述技術方案的進一步描述：

12、所述半圓筒的內部設置在掛柱的外部。

13、作為上述技術方案的進一步描述：

14、所述底座左端設置有收集箱。

15、作為上述技術方案的進一步描述：

16、所述底座頂端后側固定連接有垂直板，所述垂直板前端頂部固定連接有分切頭。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，首先通過電機帶動柔性管，再通過液壓桿帶動固定輪和固定塊，對收銀紙進行限制，可以在分切過程中避免收銀紙移動造成損傷，減少生產成本。

19、2、本實用新型中，通過伸縮桿帶動半圓筒，把掛在掛柱上的空筒進行推落，便于收集空紙筒，加快更換速度，解決工人拿取空紙筒的麻煩，增加工作效率。

技術特征：

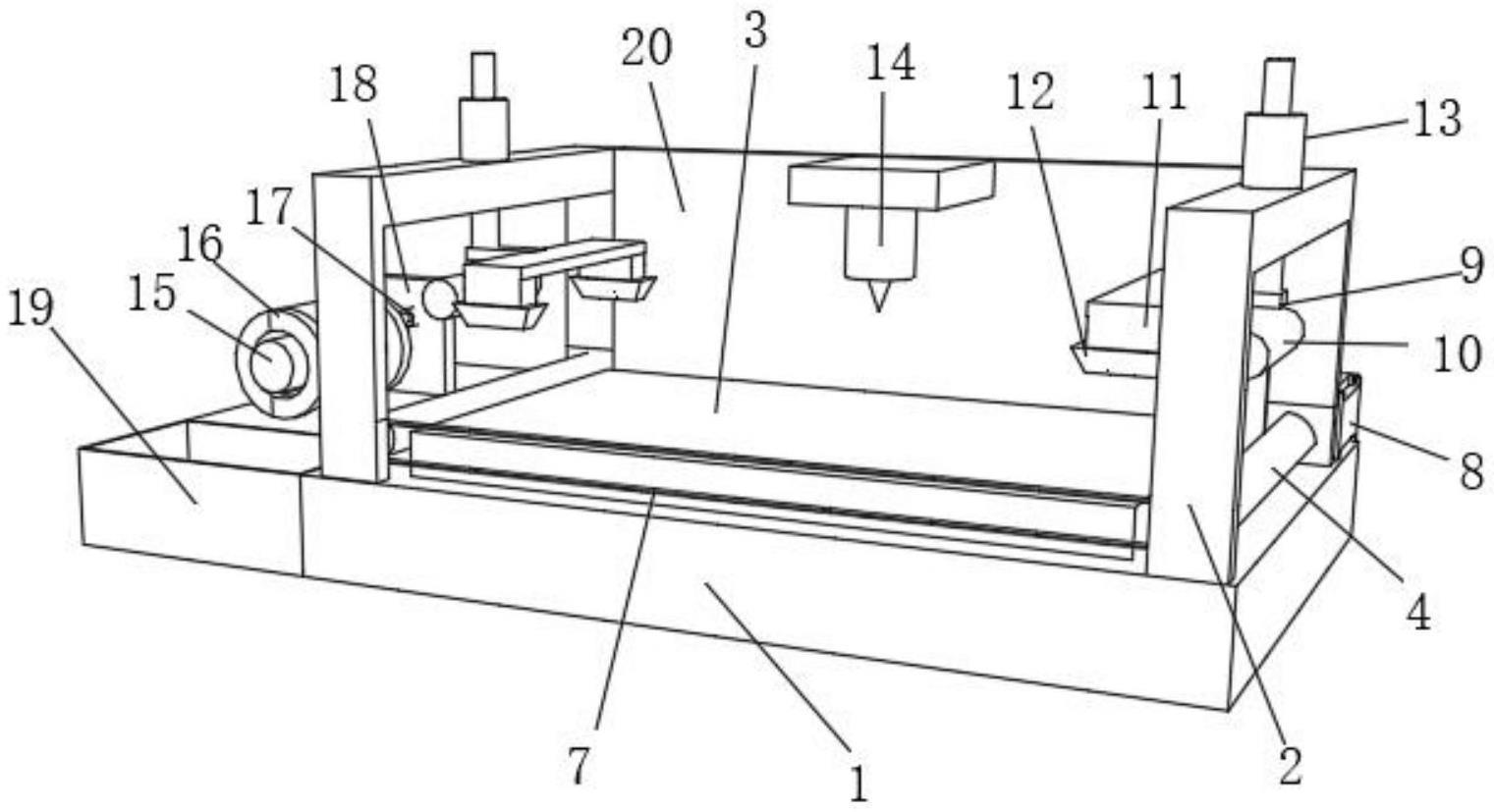

1.一種基于收銀紙生產的分切機上料裝置，包括底座(1)，其特征在于：所述底座(1)頂端兩側均固定連接有框架(2)，所述框架(2)內壁底部均轉動連接有轉軸(5)，右側所述框架(2)后端右側固定連接有電機(8)，右側所述轉軸(5)后端固定連接在電機(8)的驅動端，所述轉軸(5)的桿體外壁均固定連接有柔性管(4)，所述轉軸(5)前端均固定連接有同向輪(6)，所述同向輪(6)通過皮帶(7)相連，所述框架(2)頂端均固定連接有液壓桿(13)，所述液壓桿(13)驅動端貫穿框架(2)的內壁且均固定連接有升降板(9)和固定輪(10)，所述升降板(9)相對一端均固定連接有u型板(11)，所述u型板(11)底端兩側均固定連接有固定塊(12)，所述底座(1)頂端左側固定連接有固定板(18)，所述固定板(18)前端固定連接有多個伸縮桿(17)，所述伸縮桿(17)驅動端固定連接有半圓筒(16)。

2.根據權利要求1所述的一種基于收銀紙生產的分切機上料裝置，其特征在于：所述底座(1)頂端固定連接有操作臺(3)。

3.根據權利要求1所述的一種基于收銀紙生產的分切機上料裝置，其特征在于：所述柔性管(4)表面均轉動連接在底座(1)頂端。

4.根據權利要求1所述的一種基于收銀紙生產的分切機上料裝置，其特征在于：所述同向輪(6)前端均轉動連接在框架(2)前端內壁上。

5.根據權利要求1所述的一種基于收銀紙生產的分切機上料裝置，其特征在于：所述固定板(18)前端對應伸縮桿(17)的內側固定連接有掛柱(15)。

6.根據權利要求1所述的一種基于收銀紙生產的分切機上料裝置，其特征在于：所述半圓筒(16)的內部設置在掛柱(15)的外部。

7.根據權利要求1所述的一種基于收銀紙生產的分切機上料裝置，其特征在于：所述底座(1)左端設置有收集箱(19)。

8.根據權利要求1所述的一種基于收銀紙生產的分切機上料裝置，其特征在于：所述底座(1)頂端后側固定連接有垂直板(20)，所述垂直板(20)前端頂部固定連接有分切頭(14)。

技術總結

本技術涉及分切頭技術領域，公開了一種基于收銀紙生產的分切機上料裝置，包括底座，所述底座頂端兩側均固定連接有框架，所述框架內壁底部均轉動連接有轉軸，右側所述框架后端右側固定連接有電機，右側所述轉軸后端固定連接在電機的驅動端，所述轉軸的桿體外壁均固定連接有柔性管，所述轉軸前端均固定連接有同向輪，所述同向輪通過皮帶相連。本技術中，通過電機帶動柔性管把收銀紙從左往右傳送，再通過液壓桿把U型板向下對收銀紙進行限制，在分切過程中避免收銀紙移動，增加產品質量，增加工作效率，通過伸縮桿帶動半圓筒把空紙筒推落到收集箱中，也可以在紙筒旋轉過程中進行限制，增加裝置的實用性。

技術研發人員：李朝明,王桂紅,張偉

受保護的技術使用者：厚普（天津）文化用品有限公司

技術研發日：20230423

技術公布日：2024/1/12
