本實用新型涉及內襯紙加工生產設備技術領域，具體涉及一種復合內襯紙分切機高效除塵裝置。

背景技術：

內襯紙是一種用于香煙包裝的包裝用紙，在實際生產過程中，需要將大塊的內襯紙進行分切成為大小適合包裝的規格，但是在內襯紙的分切過程中會產生大量的灰塵，十分影響生產加工環境。

技術實現要素：

本實用新型的目的在于提供一種復合內襯紙分切機高效除塵裝置，解決內襯紙分切過程中紙張灰塵污染大的問題。

為解決上述的技術問題，本實用新型采用以下技術方案：

一種復合內襯紙分切機高效除塵裝置，包括機體、支撐腳、進料口、輸料倉、輸料輥、切刀盤、出料口、吸風管、抽風機a、除塵倉、出風口、濾網a、濾網b、濾網c、收集托盤和托盤支架；機體底部設置有支撐腳；機體左端上設置有進料口；機體內設置有輸料倉；輸料倉內設置有輸料輥；輸料輥中間設置有切刀盤；切刀盤下方設置有吸風管；吸風管內設置有抽風機a；吸風管連接除塵倉；除塵倉一端連接出風口；出風口設置在機體底部；除塵倉內設置有濾網a；濾網a右端設置有濾網b；濾網a與濾網b固定設置在除塵倉上方；濾網a與濾網b下方設置有收集托盤；收集托盤下方設置有托盤支架；托盤支架固定在機體底部；濾網b左端設置有濾網c；濾網c與除塵倉內徑完全吻合。

進一步，所述切刀盤上部設置有頂部吸風口；頂部吸風口連接回收風管；切刀盤上方兩側設置有側壁吸風口；側壁吸風口連接回收風管；回收風管連接吸風管；回收風管內設置有抽風機b。

進一步，所述抽風機a與除塵倉連接處設置有導流板；導流板傾斜向上設置。

進一步，所述吸風管兩側設置有切割紙帶回收管；切割紙帶回收管內設置有粉碎機；切割紙帶回收管連接碎紙箱；碎紙箱設置有清掃門。

進一步，所述出風口內設置有濾網d。

進一步，所述切刀盤設置在刀軸上；刀軸上設置有多個刀盤安裝槽。

與現有技術相比，本實用新型能夠實現以下有益效果之一：

1.機體底部設置有支撐腳；機體左端上設置有進料口；機體內設置有輸料倉；輸料倉內設置有輸料輥；輸料輥中間設置有切刀盤；切刀盤下方設置有吸風管；吸風管內設置有抽風機a；吸風管連接除塵倉；除塵倉一端連接出風口；出風口設置在機體底部；除塵倉內設置有濾網a；濾網a右端設置有濾網b；濾網a與濾網b固定設置在除塵倉上方；濾網a與濾網b下方設置有收集托盤；收集托盤下方設置有托盤支架；托盤支架固定在機體底部；濾網b左端設置有濾網c；濾網c與除塵倉內徑完全吻合，能夠實現通過在切刀盤下方設置吸風管將分切過程產生的灰塵吸到吸風管內，再經過除塵倉內設置的多層濾網，充分過濾灰塵后再通過出風口排出；實現過濾灰塵的效果。

2.所述切刀盤上部設置有頂部吸風口；頂部吸風口連接回收風管；切刀盤上方兩側設置有側壁吸風口；側壁吸風口連接回收風管；回收風管連接吸風管；回收風管內設置有抽風機b，能夠實現通過在切刀盤上部和側部設置頂部吸風口和側壁吸風口能充分回收切割中產生的灰塵。

3.所述抽風機a與除塵倉連接處設置有導流板；導流板傾斜向上設置，能夠實現設置導流板將氣流導向濾網a上，提高過濾效果。

4.所述吸風管兩側設置有切割紙帶回收管；切割紙帶回收管內設置有粉碎機；切割紙帶回收管連接碎紙箱；碎紙箱設置有清掃門，能夠實現在分切過程中，由于需要的襯紙寬度不同，襯紙帶兩端會有多余的襯紙條被切除，被切除的襯紙條能夠通過切割紙帶回收管回收粉碎收集。

5.所述出風口內設置有濾網d，能夠實現通過在出風口內設置有濾網d，能夠實現再次過濾灰塵，并且能降低出風口的風速。

6.所述切刀盤設置在刀軸上；刀軸上設置有多個刀盤安裝槽，能夠實現在刀軸上設置有多個刀盤安裝槽，能夠實現根據不同的切割要求設置不同數量的切割刀盤。

附圖說明

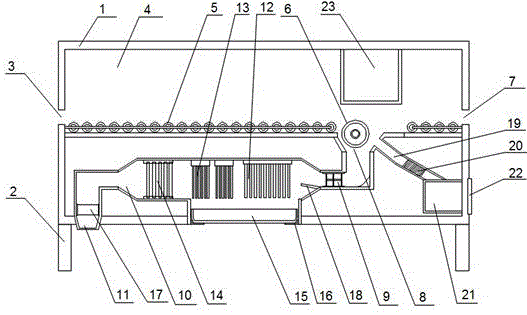

圖1為本實用新型結構示意圖。

圖2為本實用新型頂部吸風口結構示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

實施例1

一種復合內襯紙分切機高效除塵裝置，包括機體1、支撐腳2、進料口3、輸料倉4、輸料輥5、切刀盤6、出料口7、吸風管8、抽風機a9、除塵倉10、出風口11、濾網a12、濾網b13、濾網c14、收集托盤15和托盤支架16；機體1底部設置有支撐腳2；機體1左端上設置有進料口3；機體1內設置有輸料倉4；輸料倉4內設置有輸料輥5；輸料輥5中間設置有切刀盤6；切刀盤6下方設置有吸風管8；吸風管8內設置有抽風機a9；吸風管8連接除塵倉10；除塵倉10一端連接出風口11；出風口11設置在機體1底部；除塵倉10內設置有濾網a12；濾網a12右端設置有濾網b13；濾網a12與濾網b13固定設置在除塵倉10上方；濾網a12與濾網b13下方設置有收集托盤15；收集托盤15下方設置有托盤支架16；托盤支架16固定在機體1底部；濾網b13左端設置有濾網c14；濾網c14與除塵倉10內徑完全吻合，能夠實現通過在切刀盤下方設置吸風管將分切過程產生的灰塵吸到吸風管內，再經過除塵倉內設置的多層濾網，充分過濾灰塵后再通過出風口排出；實現過濾灰塵的效果。

實施例2

在實施例1的基礎上，所述切刀盤6上部設置有頂部吸風口23；頂部吸風口23連接回收風管25；切刀盤6上方兩側設置有側壁吸風口24；側壁吸風口24連接回收風管25；回收風管25連接吸風管8；回收風管25內設置有抽風機b26，能夠實現通過在切刀盤上部和側部設置頂部吸風口和側壁吸風口能充分回收切割中產生的灰塵。

實施例3

在實施例1的基礎上，所述抽風機a9與除塵倉10連接處設置有導流板18；導流板18傾斜向上設置，能夠實現設置導流板將氣流導向濾網a上，提高過濾效果。

實施例4

在實施例1的基礎上，所述吸風管8兩側設置有切割紙帶回收管19；切割紙帶回收管19內設置有粉碎機20；切割紙帶回收管19連接碎紙箱21；碎紙箱21設置有清掃門22，能夠實現在分切過程中，由于需要的襯紙寬度不同，襯紙帶兩端會有多余的襯紙條被切除，被切除的襯紙條能夠通過切割紙帶回收管回收粉碎收集。

實施例5

在實施例1的基礎上，所述出風口11內設置有濾網d17，能夠實現再次過濾灰塵，并且能降低出風口的風速。

實施例6

在實施例1的基礎上，所述切刀盤6設置在刀軸27上；刀軸27上設置有多個刀盤安裝槽28，能夠實現根據不同的切割要求設置不同數量的切割刀盤。

盡管這里參照本實用新型的多個解釋性實施例對本實用新型進行了描述，但是，應該理解，本領域技術人員可以設計出很多其他的修改和實施方式，這些修改和實施方式將落在本申請公開的原則范圍和精神之內。更具體地說，在本申請公開、附圖和權利要求的范圍內，可以對主題組合布局的組成部件和/或布局進行多種變型和改進。除了對組成部件和/或布局進行的變形和改進外，對于本領域技術人員來說，其他的用途也將是明顯的。

技術特征：

1.一種復合內襯紙分切機高效除塵裝置，其特征在于：包括機體（1）、支撐腳（2）、進料口（3）、輸料倉（4）、輸料輥（5）、切刀盤（6）、出料口（7）、吸風管（8）、抽風機a（9）、除塵倉（10）、出風口（11）、濾網a（12）、濾網b（13）、濾網c（14）、收集托盤（15）和托盤支架（16）；機體（1）底部設置有支撐腳（2）；機體（1）左端上設置有進料口（3）；機體（1）內設置有輸料倉（4）；輸料倉（4）內設置有輸料輥（5）；輸料輥（5）中間設置有切刀盤（6）；切刀盤（6）下方設置有吸風管（8）；吸風管（8）內設置有抽風機a（9）；吸風管（8）連接除塵倉（10）；除塵倉（10）一端連接出風口（11）；出風口（11）設置在機體（1）底部；除塵倉（10）內設置有濾網a（12）；濾網a（12）右端設置有濾網b（13）；濾網a（12）與濾網b（13）固定設置在除塵倉（10）上方；濾網a（12）與濾網b（13）下方設置有收集托盤（15）；收集托盤（15）下方設置有托盤支架（16）；托盤支架（16）固定在機體（1）底部；濾網b（13）左端設置有濾網c（14）；濾網c（14）與除塵倉（10）內徑完全吻合。

2.根據權利要求1所述的一種復合內襯紙分切機高效除塵裝置，其特征在于：所述切刀盤（6）上部設置有頂部吸風口（23）；頂部吸風口（23）連接回收風管（25）；切刀盤（6）上方兩側設置有側壁吸風口（24）；側壁吸風口（24）連接回收風管（25）；回收風管（25）連接吸風管（8）；回收風管（25）內設置有抽風機b（26）。

3.根據權利要求1所述的一種復合內襯紙分切機高效除塵裝置，其特征在于：所述抽風機a（9）與除塵倉（10）連接處設置有導流板（18）；導流板（18）傾斜向上設置。

4.根據權利要求1所述的一種復合內襯紙分切機高效除塵裝置，其特征在于：所述吸風管（8）兩側設置有切割紙帶回收管（19）；切割紙帶回收管（19）內設置有粉碎機（20）；切割紙帶回收管（19）連接碎紙箱（21）；碎紙箱（21）設置有清掃門（22）。

5.根據權利要求1所述的一種復合內襯紙分切機高效除塵裝置，其特征在于：所述出風口（11）內設置有濾網d（17）。

6.根據權利要求1所述的一種復合內襯紙分切機高效除塵裝置，其特征在于：所述切刀盤（6）設置在刀軸（27）上；刀軸（27）上設置有多個刀盤安裝槽（28）。

技術總結

本實用新型涉及內襯紙加工生產設備技術領域，具體涉及一種復合內襯紙分切機高效除塵裝置，機體底部設置有支撐腳；機體左端上設置有進料口；機體內設置有輸料倉；輸料倉內設置有輸料輥；輸料輥中間設置有切刀盤；切刀盤下方設置有吸風管；吸風管內設置有抽風機A；吸風管連接除塵倉；除塵倉一端連接出風口；出風口設置在機體底部；除塵倉內設置有濾網A；濾網A右端設置有濾網B；濾網A與濾網B固定設置在除塵倉上方；濾網A與濾網B下方設置有收集托盤；收集托盤下方設置有托盤支架；托盤支架固定在機體底部；濾網B左端設置有濾網C；濾網C與除塵倉內徑完全吻合，解決內襯紙分切過程中紙張灰塵污染大的問題。

技術研發人員：周興;龔正濤;楊永;方紹文;金明;任仲友;葉旦紅;幸赤輝;王壽存;馮文寶

受保護的技術使用者：玉溪市大營街鋁箔紙有限責任公司

技術研發日：2020.03.25

技術公布日：2020.12.04
