本實用新型涉及鋁卷帶分切加工設備領域，特別是一種鋁卷分切設備。

背景技術：

[0002]

鋁帶縱剪是順著鋁帶的長度方向進行裁剪。由于鋁帶存在波浪或者同板差等質量問題，導致鋁帶縱剪獲得的多條窄規格鋁帶的下落高度不同，下落高度大的鋁帶會與地面接觸，如果放卷不及時，與地面接觸的鋁帶會層疊于地面，導致鋁帶不能繼續放卷，此時需要將不能繼續放卷的該條鋁帶進行切斷，重新放卷，影響鋁帶的生產效率。

技術實現要素：

[0003]

本實用新型目的是：提供一種鋁卷分切設備，解決了鋁卷帶分切加工及導向卷繞的問題。

[0004]

本實用新型的技術方案是：一種鋁卷分切設備，包括：分切用的刀軸組件、送料用的壓送組件、放卷用的滾動組件。

[0005]

刀軸組件包括兩根刀軸；兩根刀軸平行設置，刀軸的回轉表面上均勻間隔布置有刀盤。

[0006]

刀軸組件的進料一側還布置有前導輥，前導輥可以托住鋁卷帶，并減少輸送的摩擦力。

[0007]

在兩根刀軸之間布置有可以升降調節的中間輥?zhàn)?，中間輥?zhàn)拥膬啥溯S承座由底部氣缸豎直推動。軸承座同時裝配于機架上的安裝槽內，軸承座由底部氣缸向上方豎直推拉。中間輥?zhàn)拥膬蓚?cè)緊鄰設置兩根掛桿，掛桿可以讓鋁卷帶穿繞導向，而且可以防止分切顫動。

[0008]

壓送組件包括：豎直升降的壓板、豎直升降的送料輥、豎直升降的彈性滾送機構，壓板通過布置于機架上的電缸進行升降位移。 機架的頂部布置有三個電缸，電缸豎直向推拉壓板，在機架的側面開設有用于壓板升降導向的槽。

[0009]

送料輥通過豎直推拉的頂部氣缸進行升降位移；彈性滾送機構包括：導柱、滑動座；導柱上浮套滑動座，滑動座下方位承載鋁料的平臺?；瑒?dòng)座由頂部氣缸豎直推拉，滑動座的一側面上安裝壓料輥?zhàn)?，該?cè)背面上布置有豎直向下的彈性推桿；滑動座上設有水平延伸的側板；側板上安裝也有配合彈性推桿的導套；側板上且布置有推拉彈性推桿的阻尼氣缸。

[0010]

滾動組件包括第一放卷輥和第二放卷輥；第二放卷輥通過擺動的搖臂懸置于第一放卷輥的上方；搖臂內還設有可向下側伸出的第三放卷輥；第三放卷輥通過鉸接在搖臂上的升降架安裝于搖臂底部；第三放卷輥通過提拉氣缸伸出并與第一放卷輥配合滾壓。 搖臂通過轉軸安裝于支撐架上，轉軸通過電機驅動。滾動組件與壓送組件之間還設置有過渡輥?zhàn)?；第二放卷輥安裝于搖臂的前端，隨搖臂下降，第二放卷輥與過渡輥?zhàn)优浜蠞L壓。

[0011]

本實用新型的優點是：本縱剪分切結構的設計新穎，布置合理，通過刀軸與輥?zhàn)拥慕M合進行壓合分切，確保分切質量，同時能夠穩定送料，避免震顫和分切錯位。同時，增加了

壓合收緊的卷繞結構，防止放卷送料分散。

附圖說明

[0012]

下面結合附圖及實施例對本實用新型作進一步描述：

[0013]

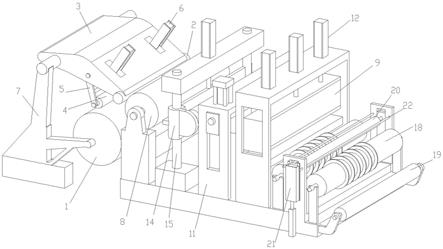

圖1為鋁卷分切設備的結構圖；

[0014]

圖2為鋁卷分切設備的側視圖；

[0015]

其中：1、第一放卷輥；2、第二放卷輥；3、搖臂；4、第三放卷輥；5、升降架；6、提拉氣缸；7、支撐架；8、過渡輥?zhàn)樱?、壓板；10、送料輥；11、機架；12、電缸；13、頂部氣缸；14、導柱；15、滑動座；16、壓料輥?zhàn)樱?7、彈性推桿；18、刀軸；19、前導輥；20、中間輥?zhàn)樱?1、底部氣缸；22、掛桿。

具體實施方式

[0016]

本實用新型的較佳實施例：

[0017]

一種鋁卷分切設備，包括：分切用的刀軸組件、送料用的壓送組件、放卷用的滾動組件。鋁卷帶經過滾動組件進行放卷輸送，然后進入壓送組件進行平整處理，最后有刀軸組件進行分切。

[0018]

滾動組件包括第一放卷輥1和第二放卷輥2；第二放卷輥2通過擺動的搖臂3懸置于第一放卷輥1的上方；搖臂3內還設有可向下側伸出的第三放卷輥4；第三放卷輥4通過鉸接在搖臂3上的升降架5安裝于搖臂3底部；第三放卷輥4通過提拉氣缸6伸出并與第一放卷輥1配合滾壓。 搖臂3通過轉軸安裝于支撐架7上，轉軸通過電機驅動。滾動組件與壓送組件之間還設置有過渡輥?zhàn)?；第二放卷輥2安裝于搖臂的前端，隨搖臂下降，第二放卷輥2與過渡輥?zhàn)?配合滾壓。

[0019]

壓送組件包括：豎直升降的壓板9、豎直升降的送料輥10、豎直升降的彈性滾送機構，壓板9通過布置于機架11上的電缸12進行升降位移。機架11的頂部布置有三個電缸12，電缸12豎直向推拉壓板9，在機架11的側面開設有用于壓板9升降導向的槽。

[0020]

送料輥通過豎直推拉的頂部氣缸13進行升降位移；彈性滾送機構包括：導柱14、滑動座15；導柱14上浮套滑動座15，滑動座15下方位承載鋁料的平臺?；瑒?dòng)座15由頂部氣缸13豎直推拉，滑動座15的一側面上安裝壓料輥?zhàn)?6，該側背面上布置有豎直向下的彈性推桿；滑動座上設有水平延伸的側板；側板上安裝也有配合彈性推桿17的導套；側板上且布置有推拉彈性推桿17的阻尼氣缸。鋁卷由被送過來后，經過壓料輥?zhàn)拥臐L壓，同時彈性推桿17可以對其鋁卷進行第一次的整壓，避免因?yàn)殚L(zhǎng)期的收卷而產生表面弧度。

[0021]

刀軸組件包括兩根刀軸18；兩根刀軸平行設置，刀軸的回轉表面上均勻間隔布置有刀盤。鋁卷經過刀軸后，被刀盤進行分切，刀盤的布置間隔可以根據分切尺寸進行調整。

[0022]

刀軸組件的進料一側還布置有前導輥19，前導輥可以托住鋁卷帶，并減少輸送的摩擦力。

[0023]

在兩根刀軸18之間布置有可以升降調節的中間輥?zhàn)?0，中間輥?zhàn)?0的兩端軸承座由底部氣缸21豎直推動。軸承座同時裝配于機架上的安裝槽內，軸承座由底部氣缸21向上方豎直推拉。中間輥?zhàn)拥膬蓚?cè)緊鄰設置兩根掛桿22，掛桿22可以讓鋁卷帶穿繞導向，而且可以防止分切顫動。

[0024]

上述實施例僅例示性說明本實用新型的原理及其功效，而非用于限制本實用新型。任何熟悉此技術的人士皆可在不違背本實用新型的精神及范疇下，對上述實施例進行修飾或改變。因此，舉凡所屬技術領域中具有通常知識者在未脫離本實用新型的所揭示的精神與技術思想下所完成的一切等效修飾或改變，仍應由本實用新型的權利要求所涵蓋。

技術特征：

1.一種鋁卷分切設備，包括：分切用的刀軸組件、送料用的壓送組件、放卷用的滾動組件；其特征在于：所述刀軸組件包括兩根刀軸；兩根刀軸平行設置，在兩根刀軸之間布置有可以升降調節的中間輥?zhàn)?；所述中間輥?zhàn)拥膬啥溯S承座由底部氣缸豎直推動；中間輥?zhàn)拥膬蓚?cè)緊鄰設置兩根掛桿；所述刀軸組件的進料一側還布置有前導輥；所述壓送組件包括：豎直升降的壓板、豎直升降的送料輥、豎直升降的彈性滾送機構；所述壓板通過布置于機架上的電缸進行升降位移；所述送料輥通過豎直推拉的頂部氣缸進行升降位移；所述彈性滾送機構包括：導柱、滑動座；所述導柱上浮套所述滑動座；滑動座由頂部氣缸豎直推拉；所述滑動座的一側面上安裝壓料輥?zhàn)?，該?cè)背面上布置有豎直向下的彈性推桿；所述滑動座下方位承載鋁料的平臺；所述滾動組件包括第一放卷輥和第二放卷輥；所述第二放卷輥通過擺動的搖臂懸置于所述第一放卷輥的上方；所述搖臂內還設有可向下側伸出的第三放卷輥；所述第三放卷輥通過鉸接在搖臂上的升降架安裝于搖臂底部；所述第三放卷輥通過提拉氣缸伸出并與所述第一放卷輥配合滾壓。2.根據權利要求1所述的一種鋁卷分切設備，其特征在于：所述刀軸的回轉表面上均勻間隔布置有刀盤；所述中間輥?zhàn)拥膬啥送ㄟ^(guò)軸承座安裝；軸承座同時裝配于機架上的安裝槽內；所述軸承座由所述底部氣缸向上方豎直推拉。3.根據權利要求1所述的一種鋁卷分切設備，其特征在于：所述機架的頂部布置有三個電缸，電缸豎直向推拉所述壓板；在所述機架的側面開設有用于所述壓板升降導向的槽。4.根據權利要求1所述的一種鋁卷分切設備，其特征在于：所述滑動座上設有水平延伸的側板；所述側板上安裝也有配合所述彈性推桿的導套；所述側板上且布置有推拉所述彈性推桿的阻尼氣缸。5.根據權利要求1所述的一種鋁卷分切設備，其特征在于：所述搖臂通過轉軸安裝于支撐架上；所述轉軸通過電機驅動。6.根據權利要求1所述的一種鋁卷分切設備，其特征在于：所述滾動組件與壓送組件之間還設置有過渡輥?zhàn)樱凰龅诙啪磔伆惭b于搖臂的前端，隨搖臂下降，所述第二放卷輥與所述過渡輥?zhàn)优浜蠞L壓。

技術總結

本實用新型公開了一種鋁卷分切設備，包括：分切用的刀軸組件、送料用的壓送組件、放卷用的滾動組件；刀軸組件包括兩根刀軸；在兩根刀軸之間布置有可以升降調節的中間輥?zhàn)?；中間輥?zhàn)拥膬啥溯S承座由底部氣缸豎直推動；中間輥?zhàn)拥膬蓚?cè)緊鄰設置兩根掛桿；刀軸組件的進料一側還布置有前導輥；壓送組件包括：豎直升降的壓板、豎直升降的送料輥、豎直升降的彈性滾送機構；壓板通過布置于機架上的電缸進行升降位移；送料輥通過豎直推拉的頂部氣缸進行升降位移；彈性滾送機構包括：導柱、滑動座；導柱上浮套所述滑動座；滑動座由頂部氣缸豎直推拉；滑動座的一側面上安裝壓料輥?zhàn)?，該?cè)背面上布置有豎直向下的彈性推桿；滑動座下方位承載鋁料的平臺。的平臺。的平臺。

技術研發人員：韋中華 胡智懋

受保護的技術使用者：創至信新材料科技（蘇州）有限公司

技術研發日：2020.05.29

技術公布日：2021/1/23
