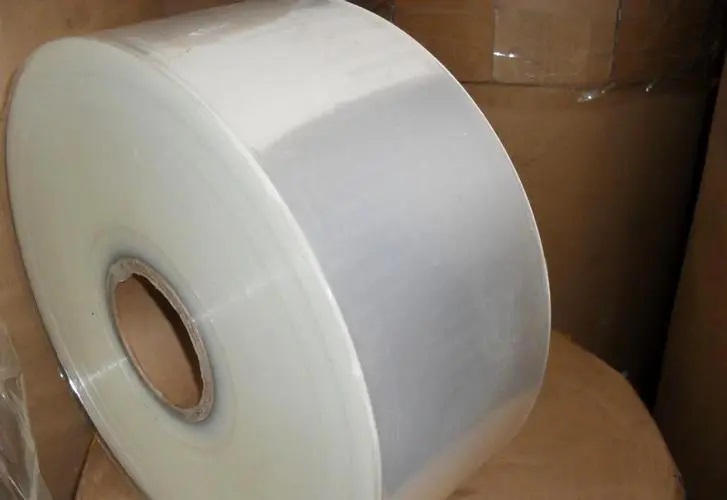

常用的軟包裝用包裝薄膜有：PE（聚乙烯）薄膜、CPP（未拉伸聚丙烯）薄膜、VMCPP（鍍鋁未拉伸聚丙烯）薄膜、OPP（雙向拉伸聚丙烯）薄膜、KOP(涂層雙向拉伸聚丙烯)薄膜、MATOPP（雙向拉伸聚丙烯消光膜）薄膜、PCO（雙面或單面熱封雙向拉伸聚丙烯）薄膜、PL（雙向拉伸聚丙烯珠光膜）、PET（聚脂膜）薄膜、VMPET(鍍鋁聚脂膜)薄膜、KPET（涂層聚脂膜）薄膜、AL（鋁鉑）薄膜、NY（尼龍）薄膜等。

1. PE（聚乙烯）包裝薄膜

PE按密度分為：LDPE（低密度聚乙烯，密度：0.92）；

MDPE（中密度聚乙烯，密度：0.94）；

HDPE（高密度聚乙烯，密度：0.95）；

LLDPE（線性低密度聚乙烯，密度：0.92）；

PE的共同特性：都具有透明性、光澤性，但透明度較差；

耐油、耐酸、耐堿性、耐化學藥品性很好；具有一定的耐寒、耐熱性能；具熱封性能，而且熱封強度高，一般用作復合材料熱封層；價格比較便宜；

熔點：125--130℃

適溫：–20--115℃

2. CPP（未拉伸聚丙烯）包裝薄膜

特性：光澤性優(yōu)良，無色透明，但透明度比OPP稍差；強度與挺度好，但比OPP差、比PE好；具熱封性能，但比PE稍差，常用作復合材料熱封層；防潮性比同厚度PE好；普通CPP不耐高溫，另有蒸煮型耐高溫的----RCPP；

密度：0.92

熔點：135--165℃

適應溫度：0--120℃，在低于0℃時，材料變得很脆，因此，在較冷的地區(qū)不適宜用CPP作里層材料，否則很容易爆袋，可選用PE或RCPP；

3. VMCPP（鍍鋁未拉伸聚丙烯）

在CPP表層蒸鍍一層鋁，兼有CPP與AL的性能

性能：隔絕性好，但比AL差； 耐刺扎性比AL好；常用厚度：25um、30um；與CPP一樣具熱封性能； 因鍍鋁層易受水、酸、堿、氯的腐蝕，使用時需要特別注意；可用在粗糙面摩擦來辨別鍍鋁層面；

密度：0.98

4. OPP（雙向拉伸聚丙烯）

特性：無色高度透明；抗拉伸強度、沖擊強度、挺度優(yōu)異；固常用作印刷材料，不作復合材料；耐熱性、耐寒性優(yōu)良；隔絕水蒸汽性能好；隔氧性較差；（與PET相反）無熱封性能，不能作復合材料使用；

常用厚度：20----50um；

用途：廣泛用于食品、纖維、工業(yè)材料、餅干、點心等的包裝材料；

密度：0.92

熔點：165℃，與PET相比（264℃），OPP耐溫較低，不適宜作自動包裝機材料；

適溫：–40--120℃；

5. KOP(涂層雙向拉伸聚丙烯)包裝薄膜

分為單面涂層、雙面涂層，是OPP表面涂了一層聚偏二氯乙烯（PVDC，也叫K涂層）

特性：K涂層具熱封性能，但因厚度有限（1—2um），所以熱封強度很低；

K涂層是一種高阻隔性的材料，具優(yōu)異的隔氧性和隔水蒸氣性；

有良好的耐油性、阻止氣味透過性；

印刷時通常印在K涂層，如果印在OPP層，則復合及制袋時易損壞K涂層，導致包裝漏氣等現象；

KOP只用于印刷材料，不作復合材料使用；雙面涂層阻隔性更高；

用途：常用于包裝肉制品、月餅、魚等蛋白質、脂肪含量高的食品；

辨認涂層方法：

a.顏色，折疊多層后呈棕黃色，

b.環(huán)己酮，在KOP表面涂少量環(huán)己酮，過30—60秒后用手觸摸，感覺有黏性或帶絲狀現象，而這一面就是K面；

密度：0.999

熔點：165℃，與PET相比（264℃），OPP耐溫較低，不適宜作自動包裝機材料；

適溫：–40--120℃；

6. MATOPP（雙向拉伸聚丙烯消光膜）包裝薄膜

經消光材料和聚丙烯材料共擠出方式得來，并經雙向拉伸而產生的具有消光效果的薄膜；（消光是通過光的漫反射得來）

特性：反光度小，呈半透明狀，是一種新型的裝飾材料；具熱封性能，但熱封性不強，通常用于印刷材料；

用途：主要用于高級紙張復塑、禮品袋、食品包裝復合袋等檔次較高的物品包裝；

7. PCO（雙面或單面熱封雙向拉伸聚丙烯）包裝薄膜

是由CPP+OPP或CPP+OPP+CPP通過共擠出或涂層并經雙向拉伸的薄膜；目前國內生產的都是共擠出膜，國外一般是涂層膜；

具OPP與CPP的雙重特性；透明度高，通常作單層材料使用，不作復合材料；

8. PL（雙向拉伸聚丙烯珠光膜）包裝薄膜

以聚丙烯樹脂為主要原料，加入一定量的珠光母料，經雙向拉伸而成；

特性：不透明，呈白色；具遮光性，可以防紫外線；具熱封性能，但熱封性能很弱；可用作印刷材料，也可用作復合材料；

用途：主要用于糖果、餅干、巧克力、冷飲以及香皂等的包裝；

密度：0.70

9.PET（聚脂膜）包裝薄膜

是由對苯二甲酸和乙二脂經過宿聚反應得來，是經過拉伸的薄膜

特性：透明度好；（但比OPP稍差）抗拉伸性、抗張力強；印刷與復合時不易錯位；隔氧性好，隔水蒸汽性稍差；（與OPP相反）無熱封性能；

用途：常作印刷材料使用，也可用于中層復合材料、香精、微化餅干、糖果等的包裝；

熔點：264℃

適溫：–60----150℃

10. VMPET(鍍鋁聚脂膜)包裝薄膜

特性：兼有PET和AL的性能；有較好的隔絕性，但比AL差；耐刺扎性比AL好，常用厚度12um；無熱封性能，用于復合膜的中間層，不可作熱封層使用；光亮度、光澤度比VMCPP好；

用途：常用作膨化食品等要求充氣、防紫外光、防潮、隔氧物品的包裝；

密度：1.40

11.KPET（涂層聚脂膜）包裝薄膜

是在PET膜上涂了一層PVDC，與KOP類似

特性：兼有PET和PVDC的雙重性能；具熱封性，但熱封性能很弱；與KOP相比，對水蒸氣的阻隔性好，對氧氣的阻隔性稍差；適用于自動包裝機高速包裝；成本比KOP要高；

12. AL（鋁鉑）包裝薄膜

特性：隔絕性、遮光性優(yōu)異；耐熱性好，光的反射和光澤性好；高溫和低溫時形狀穩(wěn)定，適用于高溫蒸煮；復合適應性好；AL本身強度低，無熱封性能，易斷裂，常作復合且作中層材料；

常用厚度：7um，厚度達20um時可完全隔絕水蒸氣；

用途：適用于要求阻隔性特強（防潮、防紫外線）的產品，如藥品、高溫蒸煮、高檔食品等的包裝；

密度：2.60

13. NY（尼龍）薄膜

有雙向拉伸與未拉伸之分

特性：無色透明度高；有良好的柔韌性、耐刺扎性、抗拉伸性，適用于抽真空包裝；耐寒性、耐熱性優(yōu)良，耐油性、耐磨損性良好；隔絕性能好，易吸潮；無熱封性能；常用作印刷材料，也可用作復合中層材料；

用途：適用于冷凍食品、抽真空、蒸煮食品、熟食類等的包裝；

常用厚度：15um；

密度：1.15

熔點：215--225℃（ONY）

適溫：–60--130℃（ONY）
