本實用新型是一種銅箔分切裝置，屬于銅箔分切設備領域。

背景技術：

銅箔是一種陰質性電解材料，沉淀于電路板基底層上的一層薄的、連續的金屬箔，它作為PCB的導電體。它容易粘合于絕緣層，接受印刷保護層，腐蝕后形成電路圖樣。

現有的銅箔在成型之后通常是一種大皮卷的形狀，形狀彎曲，不便于進行分切，同時在分切之后，仍然需要從新壓平，加大了使用人員的工作量，現有的銅箔分切裝置通常是人工拿取切刀進行分切，加大了使用人員的工作量，同時分切面不夠光滑平整，具有較多的毛刺，適用性低。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種銅箔分切裝置，以解決上述背景技術中提出的問題，本實用新型使用方便，便于操作，可進行壓平，可自動分切，穩定性好，可靠性高。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種銅箔分切裝置，包括放卷架、底座、壓平機構以及分切機構，所述壓平機構設有兩個，所述放卷架右側設置有兩個壓平機構，所述壓平機構右端連接分切機構，所述放卷架、壓平機構以及分切機構均設置在底座上端，所述壓平機構包括傳送帶、固定桿、底板、支撐塊一、支撐塊二以及絲桿，所述傳送帶前端安裝固定桿，所述固定桿前端連接支撐塊一，所述傳送帶下側設置底板，所述底板上端安裝支撐塊二，所述支撐塊一設置在支撐塊二上側，所述絲桿一上安裝有支撐塊一以及支撐塊二，所述支撐塊一通過絲桿與支撐塊二相連接，所述分切機構包括連接桿、拉環、切刀、繞線輪、電機、切口槽以及支撐柱，所述連接桿安裝在支撐柱上，所述切刀裝配在支撐柱上，所述切刀上端連接拉環，所述切刀下側設置切口槽，所述切口槽設置在底座上端，所述電機安裝在底座上端，所述電機左端連接繞線輪，所述繞線輪后側安裝支撐柱，所述拉環通過拉繩與繞線輪相連接。

進一步地，所述支撐塊二左右兩端對稱安裝有方形柱，且兩個方形柱對稱裝配在支撐塊一左右兩端。

進一步地，所述連接桿下端安裝有滑輪，且滑輪上端安裝有拉繩。

進一步地，所述支撐柱設有兩個，兩個所述支撐柱對稱安裝在連接桿前后兩端，兩個所述支撐柱對稱裝配在切刀前后兩端，兩個所述支撐柱對稱設置在切口槽前后兩端。

進一步地，所述電機通過固定座與底座相連接。

進一步地，所述支撐柱上加工有滑動槽，且滑動槽上安裝有切刀。

進一步地，所述連接桿上加工有通孔。

本實用新型的有益效果：本實用新型的一種銅箔分切裝置，本實用新型通過添加傳送帶、固定桿以及底板，該設計可對銅箔進行壓平，減少了操作步驟，降低了使用人員的工作量，解決了現有的銅箔在成型之后通常是一種大皮卷的形狀，形狀彎曲，不便于進行分切的問題，因添加支撐塊一、支撐塊二以及絲桿，該設計適用于不同后端的銅箔。

本實用新型通過添加連接桿、拉環、切刀、繞線輪、電機以及支撐柱，該設計可自動對銅箔進行分切，降低了使用人員的工作量，解決了現有的銅箔分切裝置通常是人工拿取切刀進行分切，加大了使用人員的工作量的問題，因添加切口槽，該設計可提高切面的光滑度。

因添加方形柱，該設計可防止支撐塊一左右轉動，因添加滑輪，該設計便于切刀移動，因添加固定座，該設計便于對電機進行固定，因添加滑動槽，該設計便于移動切刀以及對切刀進行固定，因添加通孔，該設計便于放置拉繩，本實用新型使用方便，便于操作，可進行壓平，可自動分切，穩定性好，可靠性高。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種銅箔分切裝置的結構示意圖；

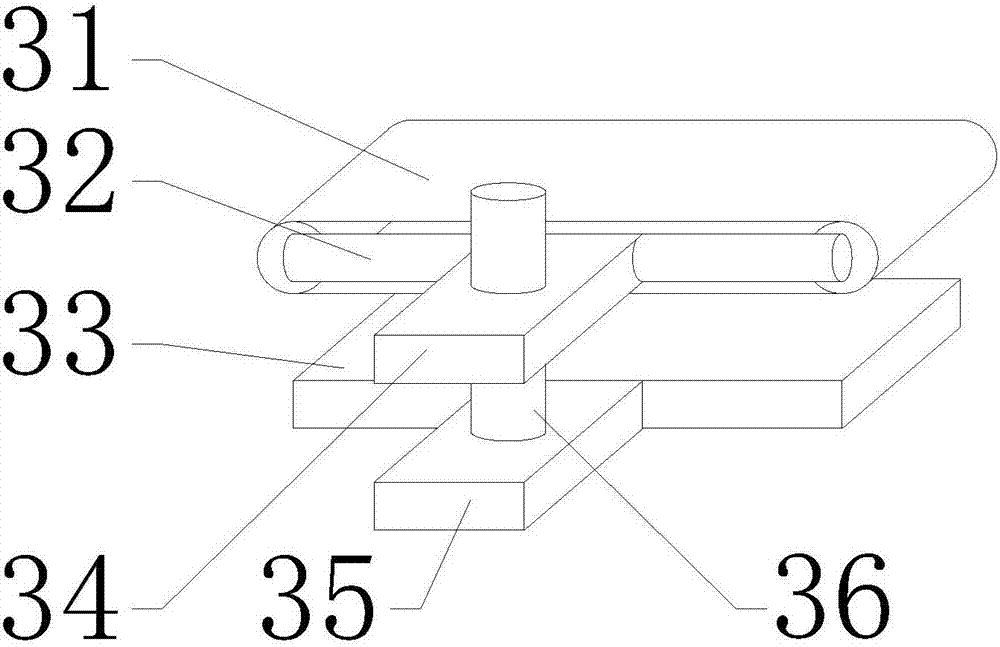

圖2為本實用新型一種銅箔分切裝置中壓平機構的示意圖；

圖3為本實用新型一種銅箔分切裝置中分切機構的示意圖；

圖中：1-防卷架、2-底座、3-壓平機構、4-分切機構、31-傳送帶、32-固定桿、33-底板、34-支撐塊一、35-支撐塊二、36-絲桿、41-連接桿、42-拉環、43-切刀、44-繞線輪、45-電機、46-切口槽、47-支撐柱。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1-圖3，本實用新型提供一種技術方案：一種銅箔分切裝置，包括放卷架1、底座2、壓平機構3以及分切機構4，壓平機構3設有兩個，放卷架1右側設置有兩個壓平機構3，壓平機構3右端連接分切機構4，放卷架1、壓平機構3以及分切機構4均設置在底座2上端。

壓平機構3包括傳送帶31、固定桿32、底板33、支撐塊一34、支撐塊二35以及絲桿36，傳送帶31前端安裝固定桿32，固定桿32前端連接支撐塊一34，傳送帶31下側設置底板33，底板33上端安裝支撐塊二35，支撐塊一34設置在支撐塊二35上側，絲桿36一上安裝有支撐塊一34以及支撐塊二35，支撐塊一34通過絲桿36與支撐塊二35相連接，該設計可對銅箔進行壓平。

分切機構4包括連接桿41、拉環42、切刀43、繞線輪44、電機45、切口槽46以及支撐柱47，連接桿41安裝在支撐柱47上，切刀43裝配在支撐柱47上，切刀43上端連接拉環42，切刀43下側設置切口槽46，切口槽46設置在底座2上端，電機45安裝在底座2上端，電機45左端連接繞線輪44，繞線輪44后側安裝支撐柱47，拉環42通過拉繩與繞線輪44相連接，該設計可自動進行分切。

支撐塊二35左右兩端對稱安裝有方形柱，且兩個方形柱對稱裝配在支撐塊一34左右兩端，連接桿41下端安裝有滑輪，且滑輪上端安裝有拉繩，支撐柱47設有兩個，兩個支撐柱47對稱安裝在連接桿41前后兩端，兩個支撐柱47對稱裝配在切刀43前后兩端，兩個支撐柱47對稱設置在切口槽46前后兩端，電機45通過固定座與底座2相連接，支撐柱47上加工有滑動槽，且滑動槽上安裝有切刀43，連接桿41上加工有通孔。

具體實施方式：當使用人員需要對銅箔進行分切時，首先使用人員將銅箔放置在底板33上端，然后使用人員轉動絲桿36，絲桿36轉動帶動支撐塊一34向下移動，支撐塊一34向下移動帶動固定桿32向下移動，固定桿32向下移動帶動傳送帶31向下移動，當傳送帶31向下移動到合適高度后，使用人員啟動傳送帶31，傳送帶31工作帶動銅箔向右移動，該設計可對銅箔進行壓平。

當銅箔向右移動時，銅箔向右移動到切口槽46上端，然后使用人員啟動電機45，電機45工作帶動繞線輪44轉動，因為拉環42通過拉繩與繞線輪44相連接，所以繞線輪44轉動帶動拉環42向下移動，拉環42向下移動帶動切刀43向下移動，切刀43向下移動對銅箔進行分切，該設計可轉動分切銅箔。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

1.一種銅箔分切裝置，包括放卷架(1)、底座(2)、壓平機構(3)以及分切機構(4)，其特征在于：所述壓平機構(3)設有兩個，所述放卷架(1)右側設置有兩個壓平機構(3)，所述壓平機構(3)右端連接分切機構(4)，所述放卷架(1)、壓平機構(3)以及分切機構(4)均設置在底座(2)上端；

所述壓平機構(3)包括傳送帶(31)、固定桿(32)、底板(33)、支撐塊一(34)、支撐塊二(35)以及絲桿(36)，所述傳送帶(31)前端安裝固定桿(32)，所述固定桿(32)前端連接支撐塊一(34)，所述傳送帶(31)下側設置底板(33)，所述底板(33)上端安裝支撐塊二(35)，所述支撐塊一(34)設置在支撐塊二(35)上側，所述絲桿(36)一上安裝有支撐塊一(34)以及支撐塊二(35)，所述支撐塊一(34)通過絲桿(36)與支撐塊二(35)相連接；

所述分切機構(4)包括連接桿(41)、拉環(42)、切刀(43)、繞線輪(44)、電機(45)、切口槽(46)以及支撐柱(47)，所述連接桿(41)安裝在支撐柱(47)上，所述切刀(43)裝配在支撐柱(47)上，所述切刀(43)上端連接拉環(42)，所述切刀(43)下側設置切口槽(46)，所述切口槽(46)設置在底座(2)上端，所述電機(45)安裝在底座(2)上端，所述電機(45)左端連接繞線輪(44)，所述繞線輪(44)后側安裝支撐柱(47)，所述拉環(42)通過拉繩與繞線輪(44)相連接。

2.根據權利要求1所述的一種銅箔分切裝置，其特征在于：所述支撐塊二(35)左右兩端對稱安裝有方形柱，且兩個方形柱對稱裝配在支撐塊一(34)左右兩端。

3.根據權利要求1所述的一種銅箔分切裝置，其特征在于：所述連接桿(41)下端安裝有滑輪，且滑輪上端安裝有拉繩。

4.根據權利要求1所述的一種銅箔分切裝置，其特征在于：所述支撐柱(47)設有兩個，兩個所述支撐柱(47)對稱安裝在連接桿(41)前后兩端，兩個所述支撐柱(47)對稱裝配在切刀(43)前后兩端，兩個所述支撐柱(47)對稱設置在切口槽(46)前后兩端。

5.根據權利要求1所述的一種銅箔分切裝置，其特征在于：所述電機(45)通過固定座與底座(2)相連接。

6.根據權利要求1所述的一種銅箔分切裝置，其特征在于：所述支撐柱(47)上加工有滑動槽，且滑動槽上安裝有切刀(43)。

7.根據權利要求1所述的一種銅箔分切裝置，其特征在于：所述連接桿(41)上加工有通孔。

技術總結

本實用新型提供一種銅箔分切裝置，包括傳送帶、固定桿、底板、支撐塊一、支撐塊二、絲桿、連接桿、拉環、切刀、繞線輪、電機、切口槽以及支撐柱，所述傳送帶前端安裝固定桿，所述固定桿前端連接支撐塊一，所述傳送帶下側設置底板，所述底板上端安裝支撐塊二，所述支撐塊一通過絲桿與支撐塊二相連接，該設計可對銅箔進行壓平，所述連接桿安裝在支撐柱上，所述切刀裝配在支撐柱上，所述切刀上端連接拉環，所述切刀下側設置切口槽，所述電機左端連接繞線輪，所述繞線輪后側安裝支撐柱，所述拉環通過拉繩與繞線輪相連接，該設計可自動進行分切，本實用新型使用方便，便于操作，可進行壓平，可自動分切，穩定性好，可靠性高。

技術研發人員：翟建斌

受保護的技術使用者：東莞市川碩光電科技有限公司

文檔號碼：201720218712
