本實用新型涉及一種精密卷紙分切機。

背景技術：

傳統造紙工藝中精密卷紙分切機的超壓輥組由單一的紙帛輥組成且各紙帛輥的轉速相同，超壓效果差，加工的得到的紙產品平滑度不好。

分切機是一種將寬幅薄膜或者紙張分切成多條窄寬材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于：云母帶、紙張、絕緣材料及薄膜分切。紙分切機要將整卷或整張原材料進行固定長度分切加工，例如塑料包裝材料、包裝紙箱、鋼板、膠片、皮革、木片等進行分切加工，都要用到定長分切控制。分切長度可連續設定，如果實際分切長度有誤差，需要通過設定參數的方式校準。分切長度需要應用到糾正儀都需要應用到定位儀，但是目前上的定位儀都是通過一根桿設置在紙張的上方，在初步定位的過程當中需要對豎直分切的長度進行預設，在水平方向上的調整十分的不方便，基于此技術問題在生產過程當中還有待于進一步的改進。

技術實現要素：

本實用新型要解決的技術問題是提供一種調節靈活、分切精密和分切整齊的精密卷紙分切機。

為解決上述問題，本實用新型采用如下技術方案：

一種精密卷紙分切機，包括操控裝置和分切裝置，所述操控裝置包括可編程控制器、觸控屏、計米器和步進電機，所述觸控屏位于可編程控制器的左側、并與可編程控制器電性連接，所述計米器位于可編程控制器的上方、并與可編程控制器電性連接，所述步進電機位于可編程控制器的右側、并與可編程控制器電性連接，所述分切裝置的左端設置有卷紙輥，所述卷紙輥的右邊設置有碾壓輥組，所述碾壓輥組內設置有一條以上的碾壓輥，所述碾壓輥組的右側設置有旋切輥，所述旋切輥與紙張相切，所述旋切輥的下方設置有驅動輪，所述驅動輪上設置有減速輪。

作為優選，所述計米器內部設置有計數器、接觸棒和從動輪，所述計數器與接觸棒電性連接，所述接觸棒與從動輪點面接觸，所述從動輪內設置有四根小鐵棒，所述小鐵棒與從動輪螺紋固定，所述從動輪上設置有比例皮帶，使得計米器在卷紙分切的過程中能夠準確計量出卷紙的米數，方便統計。

作為優選，所述比例皮帶與減速輪相連接，能夠在比例皮帶輪和減速輪之間周長的比例計算，最后計數器上顯示的數值為卷紙的長度。

作為優選，所述電機與驅動輪相連接，有利于控制旋切輥轉動。

作為優選，所述卷紙輥和碾壓輥組之間設置有導輥，有利于紙張傳輸。

作為優選，所述碾壓輥設置有四根，通過對稱設置能夠?qū)垙堖M行壓平和壓緊，有利于分切。

作為優選，所述旋切輥上設置有三個固定圈，所述三個固定圈呈等距螺柱固定在旋切輥上，所述固定圈上夾持有薄刀片，能夠提高切紙的速度，并且通過設置的薄刀片能夠降低因刀片厚度過大而影響紙張的卷取。

本實用新型的有益效果為：由于設置有操控裝置，能夠方便使用者通過操控裝置控制分切裝置運行，由于設置有計米器，能夠在對紙張分切的同時，也對紙張的分切的長度進行計量，便于統計，由于設置有碾壓輥組，有利于對紙張進行壓平，由于旋切輥上等距設置有固定圈，同時固定圈上設置有薄刀片，能夠?qū)垙堖M行整齊分切，由于設置有減速輪，能夠降低驅動輪的速度，有利于分切紙張。

附圖說明

圖1為本實用新型一種精密卷紙分切機的整體結構示意圖；

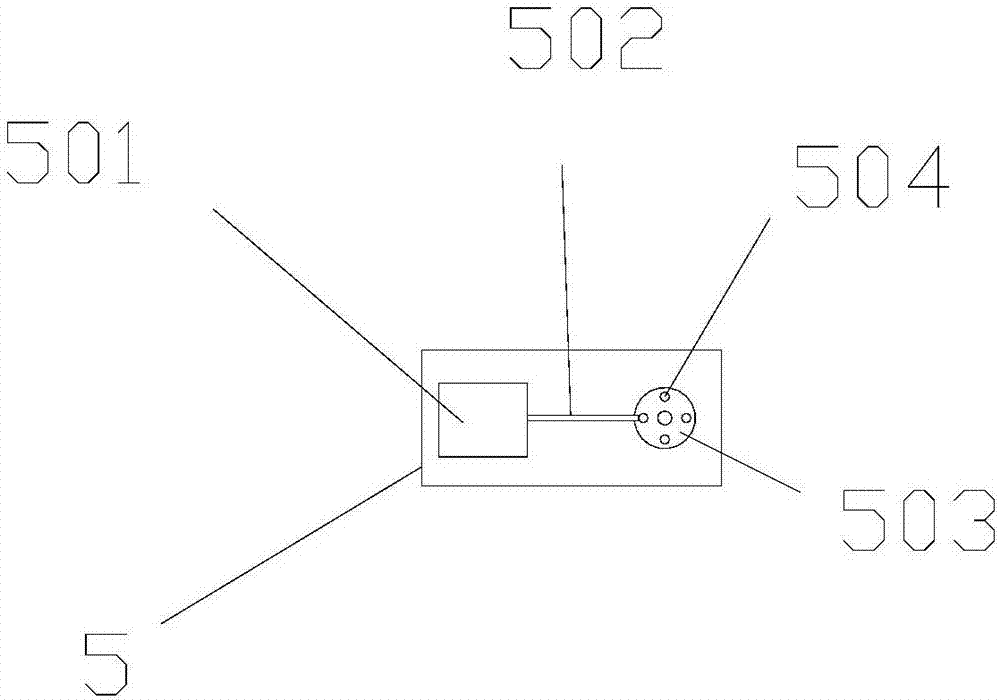

圖2為本實用新型一種精密卷紙分切機的計米器示意圖；

圖3為本實用新型一種精密卷紙分切機的旋切輥結構示意圖。

具體實施方式

如圖1所示，一種精密卷紙分切機，包括操控裝置1和分切裝置2，所述操控裝置1包括可編程控制器3、觸控屏4、計米器5和步進電機6，所述可編程控制器3為S7-200可編程控制器，所述觸控屏4為液晶觸控屏，所述步進電機6為M49SP-2K步進電機，所述觸控屏4位于可編程控制器3的左側、并與可編程控制器3電性連接，能夠通過觸控屏4操作可編程控制器3的程序，所述計米器5位于可編程控制器3的上方、并與可編程控制器3電性連接如圖2所示，所述計米器5內部設置有計數器501、接觸棒502和從動輪503，所述計數器501與接觸棒502電性連接，所述接觸棒502與從動輪503點面接觸，所述從動輪503內設置有四根小鐵棒504，所述小鐵棒504與從動輪503螺紋固定，所述從動輪503上設置有比例皮帶505，使得計米器5在卷紙分切的過程中能夠準確計量出卷紙的米數，方便統計，所述比例皮帶505與減速輪14相連接，能夠在比例皮帶輪2和減速輪14之間周長的比例計算，最后計數器501上顯示的數值為卷紙的長度。所述步進電機6位于可編程控制器3的右側、并與可編程控制器3電性連接，所述電機6與驅動輪13相連接，有利于控制旋切輥12轉動。所述分切裝置2的左端設置有卷紙輥7，所述卷紙輥7和碾壓輥組8之間設置有導輥，有利于紙張傳輸，所述碾壓輥9設置有四根，通過對稱設置能夠?qū)垙堖M行壓平和壓緊，有利于分切。所述卷紙輥7的右邊設置有碾壓輥組8，所述碾壓輥組8內設置有一條以上的碾壓輥9，能夠擠紙張，使其平整，所述碾壓輥組8的右側設置有旋切輥10，所述旋切輥10與紙張相切，所述旋切輥10的下方設置有驅動輪13，所述驅動輪13上設置有減速輪14，能夠降低驅動輪13的速度，有利于提高切紙的質量，如圖3所示，所述旋切輥10上設置有三個固定圈11，所述三個固定圈11呈等距螺柱固定在旋切輥10上，所述固定圈11上夾持有薄刀片12，能夠提高切紙的速度，并且通過設置的薄刀片12能夠降低因刀片厚度過大而影響紙張的卷取。

本實用新型在使用時，使用者通過在觸控屏4上輸入程序，然后啟動步進電機6，通過驅動輪13和減速輪14驅動旋切輥10轉動對紙張進行分切，同時計時器5與減速輪14相連接，通過接觸棒502與從動輪503上的小鐵棒504相感應，能夠計量到卷紙的長度。

本實用新型的有益效果為：由于設置有操控裝置，能夠方便使用者通過操控裝置控制分切裝置運行，由于設置有計米器，能夠在對紙張分切的同時，也對紙張的分切的長度進行計量，便于統計，由于設置有碾壓輥組，有利于對紙張進行壓平，由于旋切輥上等距設置有固定圈，同時固定圈上設置有薄刀片，能夠?qū)垙堖M行整齊分切，由于設置有減速輪，能夠降低驅動輪的速度，有利于分切紙張。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。
