本實用新型涉及載具技術領域，具體為一種鋰電極分切機用刀架。

背景技術：

在鋰電池的結構中，隔膜是關鍵的內層組件之一；隔膜采用塑料絕緣膜制成，可隔離電池正負極，以防止出現短路；而鋰離子可通過隔膜的微孔來回移動，形成電流。鋰電池隔膜偏軟，一旦受尖銳、硬質材料磕碰及擠壓，就會受損并造成隔膜在厚度、透氣、穿刺等性能上形成弱點，從而增加電池的短路率，降低電池的安全性。因此，隔膜在生產、分切、搬運、包裝、運輸?shù)冗^程中，要避免隔膜發生劃傷、磕碰傷、擠傷狀況。

現有的刀架上鋒利的刀尖及導桿自身的堅固材質，必然造成輥筒光潔面受撞擊破損并產生毛刺，隨之導致分切時發生劃傷隔膜狀況，極大的影響了產品的最終品質。另一方面，輥筒自身價格高昂，一旦受損，就需要考慮更換，導致生產及維護成本急劇增大，從而給廠家?guī)聿槐匾纳a(chǎn)浪費，因此需要對此進行改進，以解決上述問題。

技術實現要素：

本實用新型的目的在于提供一種鋰電極分切機用刀架以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種鋰電極分切機用刀架，包括前定位坐、下刀軸坐、下刀軸、上刀軸坐、上刀軸、前下壓螺桿、上刀、下刀、后下壓螺桿、后刀架定位、后定位坐、刀架底部軸承、前刀架定位、下刀傳動齒輪、調節軸位底坐和上刀傳動齒輪，所述前定位坐和后定位坐通過螺栓固定在底座上，所述前定位坐的一側通過螺釘固定有下刀軸坐和上刀軸坐，下刀軸坐和上刀軸坐上分別安裝有下刀軸和上刀軸，前定位坐和后定位坐的頂端分別安裝有前下壓螺桿和后下壓螺桿，前定位坐和后定位坐之間通過刀輥螺母安裝有上刀輥和下刀輥，上刀輥上安裝有上隔套，所述上隔套上安裝有刀旋，刀旋通過刀旋螺母安裝有上刀，下刀輥上安裝有下隔套，下隔套上安裝有12.5隔套和9.5隔套，12.5隔套和9.5隔套之間設置有下刀，后定位坐的一側設置有后刀架定位，所述上刀輥和下刀輥上分別安裝有上吸塵罩和下吸塵罩。

優選的，所述下刀軸坐上安裝有下刀傳動齒輪，上刀軸坐上安裝有上刀傳動齒輪。

優選的，所述前定位坐的一側通過調節軸位螺母安裝有調節軸位底坐。

優選的，所述前定位坐的一側設置有標尺。

優選的，所述底座上安裝有刀架底部軸承，底座的一側安裝有前刀架定位。

與現有技術相比，本實用新型的有益效果是：

1、本實用新型所述的結構可完全避免因人員疏忽等因素導致的刀架掉落狀況，同時裝配效率更高，操作更為便捷方便，其工作實用性也得到了顯著提升。

2、分切后不會出現明顯的鋸齒狀，蛇形度可以保證±0.2mm/1000mm之內，產品分切完全不會掉粉、無波浪邊、無拉伸、無裂口等質量問題，適用于鋰電極片分切機和隔膜分切。

附圖說明

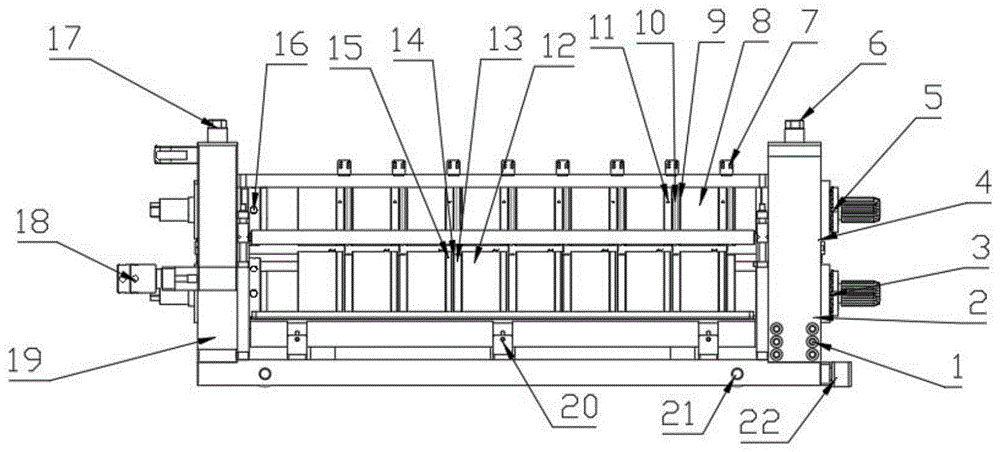

圖1為本實用新型的整體結構示意圖；

圖2為本實用新型的側視圖；

圖中：1、前定位坐；2、下刀軸坐；3、下刀軸；4、上刀軸坐；5、上刀軸；6、前下壓螺桿；7、上吸塵罩；8、上隔套；9、刀旋；10、上刀；11、刀旋螺母；12、下隔套；13、12.5隔套；14、下刀；15、9.5隔套；16、刀輥螺母；17、后下壓螺桿；18、后刀架定位；19、后定位坐；20、下吸塵罩；21、刀架底部軸承；22、前刀架定位；23、下刀傳動齒輪；24、調節軸位底坐；25、調節軸位螺母；26、標尺；27、上刀傳動齒輪。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

在本發明的描述中，需要說明的是，術語“上”、“下”、“內”、“外”“前端”、“后端”、“兩端”、“一端”、“另一端”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“設置有”、“連接”等，應做廣義理解，例如“連接”，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

請參閱圖1-2，本實用新型提供的一種實施例：一種鋰電極分切機用刀架，包括前定位坐1、下刀軸坐2、下刀軸3、上刀軸坐4、上刀軸5、前下壓螺桿6、上刀10、下刀14、后下壓螺桿17、后刀架定位18、后定位坐19、刀架底部軸承21、前刀架定位22、下刀傳動齒輪23、調節軸位底坐24和上刀傳動齒輪27，所述前定位坐1和后定位坐19通過螺栓固定在底座上，所述前定位坐1的一側通過螺釘固定有下刀軸坐2和上刀軸坐4，下刀軸坐2和上刀軸坐4上分別安裝有下刀軸3和上刀軸5，前定位坐1和后定位坐19的頂端分別安裝有前下壓螺桿6和后下壓螺桿17，前定位坐1和后定位坐19之間通過刀輥螺母16安裝有上刀輥和下刀輥，上刀輥上安裝有上隔套8，所述上隔套8上安裝有刀旋9，刀旋9通過刀旋螺母11安裝有上刀10，下刀輥上安裝有下隔套12，下隔套12上安裝有12.5隔套13和9.5隔套15，12.5隔套13和9.5隔套15之間設置有下刀14，后定位坐19的一側設置有后刀架定位18，所述上刀輥和下刀輥上分別安裝有上吸塵罩7和下吸塵罩20。

優選的，所述下刀軸坐2上安裝有下刀傳動齒輪23，上刀軸坐4上安裝有上刀傳動齒輪27。

優選的，所述前定位坐1的一側通過調節軸位螺母25安裝有調節軸位底坐24。

優選的，所述前定位坐1的一側設置有標尺26。

優選的，所述底座上安裝有刀架底部軸承21，底座的一側安裝有前刀架定位22。

工作原理：作業時，上刀10與下刀14的間隙可調，咬合量可調，精密隔套固定分切寬度，隔套精度按0.005精度加工，上刀10和下刀14分別采用伺服驅動可保證極片精度能達到±0.05㎜，產品縱向毛刺≤7μm(極片豎直放置：超出箔材表面，橫向毛刺≤12μm(極片水平放置：超出箔材表面；分切后不會出現明顯的鋸齒狀，蛇形度可以保證±0.2mm/1000mm之內。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

技術特征：

1.一種鋰電極分切機用刀架，包括前定位坐(1)、下刀軸坐(2)、下刀軸(3)、上刀軸坐(4)、上刀軸(5)、前下壓螺桿(6)、上刀(10)、下刀(14)、后下壓螺桿(17)、后刀架定位(18)、后定位坐(19)、刀架底部軸承(21)、前刀架定位(22)、下刀傳動齒輪(23)、調節軸位底坐(24)和上刀傳動齒輪(27)，其特征在于：所述前定位坐(1)和后定位坐(19)通過螺栓固定在底座上，所述前定位坐(1)的一側通過螺釘固定有下刀軸坐(2)和上刀軸坐(4)，下刀軸坐(2)和上刀軸坐(4)上分別安裝有下刀軸(3)和上刀軸(5)，前定位坐(1)和后定位坐(19)的頂端分別安裝有前下壓螺桿(6)和后下壓螺桿(17)，前定位坐(1)和后定位坐(19)之間通過刀輥螺母(16)安裝有上刀輥和下刀輥，上刀輥上安裝有上隔套(8)，所述上隔套(8)上安裝有刀旋(9)，刀旋(9)通過刀旋螺母(11)安裝有上刀(10)，下刀輥上安裝有下隔套(12)，下隔套(12)上安裝有12.5隔套(13)和9.5隔套(15)，12.5隔套(13)和9.5隔套(15)之間設置有下刀(14)，后定位坐(19)的一側設置有后刀架定位(18)，所述上刀輥和下刀輥上分別安裝有上吸塵罩(7)和下吸塵罩(20)。

2.根據權利要求1所述的一種鋰電極分切機用刀架，其特征在于：所述下刀軸坐(2)上安裝有下刀傳動齒輪(23)，上刀軸坐(4)上安裝有上刀傳動齒輪(27)。

3.根據權利要求1所述的一種鋰電極分切機用刀架，其特征在于：所述前定位坐(1)的一側通過調節軸位螺母(25)安裝有調節軸位底坐(24)。

4.根據權利要求1所述的一種鋰電極分切機用刀架，其特征在于：所述前定位坐(1)的一側設置有標尺(26)。

5.根據權利要求1所述的一種鋰電極分切機用刀架，其特征在于：所述底座上安裝有刀架底部軸承(21)，底座的一側安裝有前刀架定位(22)。

技術總結

本實用新型公開了一種鋰電極分切機用刀架，包括前定位坐、下刀軸坐、下刀軸、上刀軸坐、上刀軸、前下壓螺桿、上刀、下刀、后下壓螺桿、后刀架定位、后定位坐和上刀傳動齒輪，所述前定位坐和后定位坐通過螺栓固定在底座上，所述前定位坐的一側通過螺釘固定有下刀軸坐和上刀軸坐，下刀軸坐和上刀軸坐上分別安裝有下刀軸和上刀軸，前定位坐和后定位坐的頂端分別安裝有前下壓螺桿和后下壓螺桿，前定位坐和后定位坐之間通過刀輥螺母安裝有上刀輥和下刀輥，上刀輥上安裝有上隔套，所述上隔套上安裝有刀旋。本實用新型可完全避免因人員疏忽等因素導致的刀架掉落狀況，同時裝配效率更高，操作更為便捷方便，其工作實用性也得到了顯著提升。

技術研發人員：鄒占湘;蘇園園;鄒正湘

受保護的技術使用者：東莞市川米智能科技有限公司

技術研發日：2019.12.16

技術公布日：2020.08.21
