本實用新型涉及一種隔膜分切裝置。

背景技術：

目前，分切工序是將寬度較大的隔膜分切為客戶所需要寬度的隔膜，在分切工序中，常見的易耗品為分切刀片，目前市面上常見的刀片為直刀，但直刀使用時是固定不動的，在分切過程中，會在刀片與隔膜接觸的位置，定點磨損產生豁口，在后續分切隔膜時會造成分切缺陷。

在cn201820775790.4專利中，針對上述問題提出了一種解決方案。此方案中有以下幾個缺點：由于采用的是以切刀軸為中心進行旋轉的刀片移動方式，因此刀具旋轉時，刀具可利用的寬度較窄，提升壽命較短。刀具在旋轉時會對隔膜造成橫向的力，造成分切處隔膜形變。影響最終產品良率。

技術實現要素：

本實用新型所要解決的技術問題是，克服現有技術的不足，提供一種隔膜分切裝置，它可以降低切割時刀片對于隔膜的橫向力。

為了解決上述技術問題，本實用新型的技術方案是：

一種隔膜分切裝置，它包括刀架、滑塊、擺動軌道、連桿和曲柄，所述滑塊與刀架的兩端固定連接，所述滑塊的底部與擺動軌道配合滑動，所述連桿的一端與滑塊鉸接，所述連桿的另一端與曲柄的一端鉸接，所述曲柄的另一端固定在擺動電機的轉軸上。

進一步，所述刀架上均勻設置有刀片。

進一步，所述刀片在切割時與隔膜的夾角α為0-30°。

進一步，所述滑塊在擺動軌道上的移動幅度大于刀片的長度。

進一步，所述滑塊在擺動軌道上的移動頻率在1來回/min-20來回/min之間。

采用了上述技術方案，本實用新型通過在刀架兩端設置曲柄連桿和滑塊，使刀片在在擺動軌道上做往復運動，降低了切割時刀片對于分切隔膜的橫向力，提高分切良率及效率，同時可以大幅提升刀片的使用范圍及壽命。

附圖說明

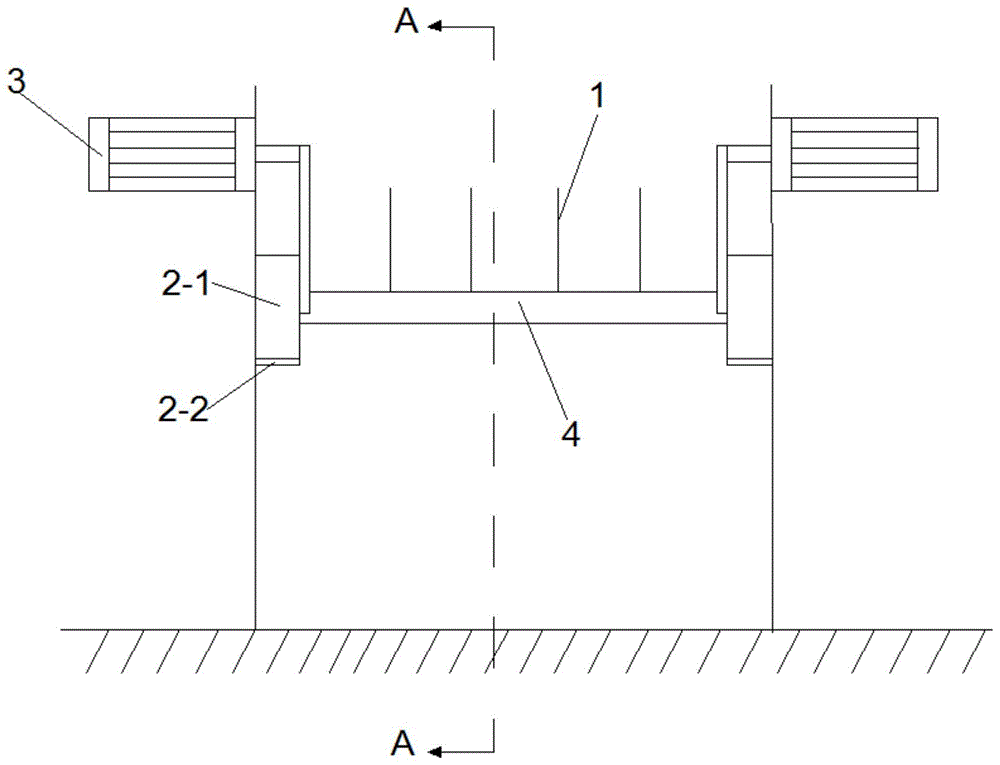

圖1為本實用新型的隔膜分切裝置的結構示意圖；

圖2為圖1的a-a剖視圖。

具體實施方式

為了使本實用新型的內容更容易被清楚地理解，下面根據具體實施例并結合附圖，對本實用新型作進一步詳細的說明。

如圖1、2所示，一種隔膜分切裝置，它包括刀架4、滑塊2-1、擺動軌道2-2、連桿3-2和曲柄3-1，刀架4上均勻設置有刀片1，滑塊2-1與刀架4的兩端固定連接，滑塊2-1的底部與擺動軌道2-2配合滑動，擺動軌道2-2固定在分切機壁的一側，連桿3-2的一端與滑塊2-1鉸接，連桿3-2的另一端與曲柄3-1的一端鉸接，曲柄3-1的另一端固定在擺動電機3的轉軸上，擺動電機3固定在分切機壁的另一側。隔膜5在豎直方向上運輸，刀片1伸出后與隔膜5相切，刀片1在切割時與隔膜5的夾角α為0-30°，滑塊2-1在擺動軌道2-2上的移動幅度大于刀片1的長度，滑塊2-1在擺動軌道2-2上的移動頻率在1來回/min-20來回/min之間。

在分切時，擺動電機3轉動，帶動電機轉軸上的曲柄3-1轉動，曲柄3-1帶動連桿3-2擺動，連桿3-2帶動滑塊2-1在擺動軌道2-2上來回移動，從而使刀片1做往復運動，過調節擺動電機3的頻率，來改變刀片1往復的頻率，同時由于刀片1與隔膜5夾角很小，在刀片1往復運動時，對隔膜5產生的橫向作用力變得很小，從而降低隔膜5在分切時由于刀片1運動造成的橫向的力，同時由于采用沿刀片1方向的移動，可以大幅提高刀片1的使用范圍，提高刀片1的使用率，大幅提升刀片1的使用壽命。
